一、J-SAM-GST9122海湾消防手动报警器特点

J-SAM-GST9122海湾消防手动报警器安装在公共场所，本报警按钮含电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。本手动火灾报警按钮主要具有以下特点：
（1）采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。
（2）J-SAM-GST9122海湾消防手动报警器按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。
（3）采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
（4）J-SAM-GST9122海湾消防手动报警器地址码为电子编码，可现场改写。

二、J-SAM-GST9122海湾消防手动报警器主要技术指标

（1）工作电压：总线24V
（2）监视电流≤0.6mA
（3）J-SAM-GST9122海湾消防手动报警器报警电流≤1.8mA
（4）线制：与控制器采用无极性信号二总线连接，与GST-LD-8304采用二线制连接
（5）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m
（6）J-SAM-GST9122海湾消防手动报警器使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（7）外壳防护等级：IP43
（8）J-SAM-GST9122海湾消防手动报警器外形尺寸：
95.4mm×98.4mm×42.5mm（带底壳）

三、J-SAM-GST9122海湾消防手动报警器结构特征、安装与布线

J-SAM-GST9122海湾消防手动报警器外形示意图如图2-9



手动火灾报警按钮的外接端子示意图如图2- 10



J-SAM-GST9122海湾消防手动报警器其中：
Z1、Z2：报警控制器来的信号总线，无极性。
K1、K2：额定DC30V/100mA无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
TL1、TL2：与GST-LD-8304连接的端子。

J-SAM-GST9122海湾消防手动报警器布线要求：信号Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用阻燃RVVP屏蔽线，截面积≥1.0mm2。

四、J-SAM-GST9122海湾消防手动报警器应用方法

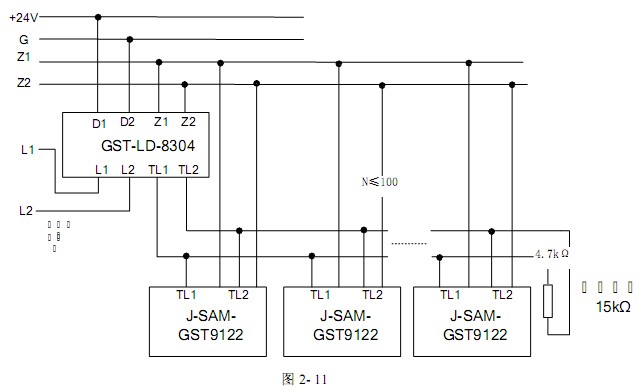

作为手动火灾报警按钮使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上，同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接，具体见图2-11所示（*末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻）。
