    J-SAM-GST9124型消火栓按钮

    发布时间:2016-10-09 03:10:43
    一、J-SAM-GST9124海湾消火栓按钮特点

    J-SAM-GST9124海湾消火栓按钮为编码型,可直接接入控制器总线,占一个地址编码。消火栓按钮表面装有一按片,当启用消火栓时,可直接按下按片,此时消火栓按钮的红色启动指示灯亮,黄色警示物弹出,表明已向消防控制室发出了报警信息,火灾报警控制器在确认了消防水泵已启动运行后,就向消火栓按钮发出命令信号点亮红色启动指示灯。消火栓按钮上的绿色回答指示灯,只可由火灾报警控制器点亮。本按钮主要具有以下特点:
    (1)J-SAM-GST9124海湾消火栓按钮采用底座分离式结构设计,安装简单方便;
    (2)电子编码,可现场改写;
    (3)J-SAM-GST9124海湾消火栓按钮为可重复使用型,采用压下报警方式,按下后可用专用钥匙复位;
    (4)按下消火栓按钮按片,消火栓按钮提供的独立输出触点,可直接控制其它外部设备
    (5)J-SAM-GST9124海湾消火栓按钮采用微处理器实现对消防设备的控制,用数字信号与火灾报警控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力;
    (6)由微处理器对运行情况进行监视,给出诊断信息。

    二、J-SAM-GST9124海湾消火栓按钮主要技术指标

    (1)J-SAM-GST9124海湾消火栓按钮工作电压:总线24V
     (2)J-SAM-GST9124海湾消火栓按钮监视电流≤0.8mA
     (3)报警电流≤2mA
    (4)线制:消火栓按钮与火灾报警控制器信号二总线连接,若需实现直接启泵控制,需将消火栓按钮与泵控制箱采用二线连接
    (5)J-SAM-GST9124海湾消火栓按钮指示灯
     启动:红色,巡检时闪亮,消火栓按钮按下时此灯点亮
     回答:绿色,消防水泵运行时此灯点亮
    (6)J-SAM-GST9124海湾消火栓按钮无源输出触点容量:DC30V/100mA
    (7)J-SAM-GST9124海湾消火栓按钮使用环境:
     温度:-10℃~+55℃
     相对湿度≤95%,不结露
    (8)外壳防护等级:IP65
    (9)J-SAM-GST9124海湾消火栓按钮外形尺寸:
     95.4mm×98.4mm×60mm(带底壳)

    三、J-SAM-GST9124海湾消火栓按钮结构特征、安装与布线

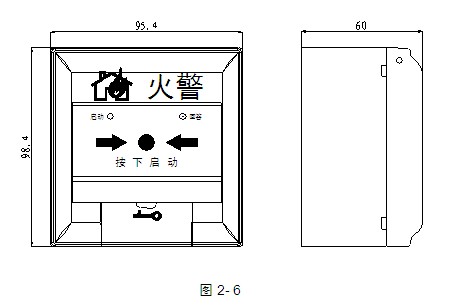

    J-SAM-GST9124海湾消火栓按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配,安装拆卸简单、方便,连接紧密,非常便于工程调试及维修更换。消火栓按钮外形示意图如图2-6:

    J-SAM-GST9124海湾消火栓按钮外接端子示意图如图2-7:
    J-SAM-GST9124海湾消火栓按钮其中:
    Z1、Z2:无极性信号二总线接线端子
    K1、K2:无源常开触点,用于直接启泵控制时,需外接24V电源
    布线要求:信号线Z1、Z2采用阻燃RVS双绞线,导线截面≥1.0mm2。

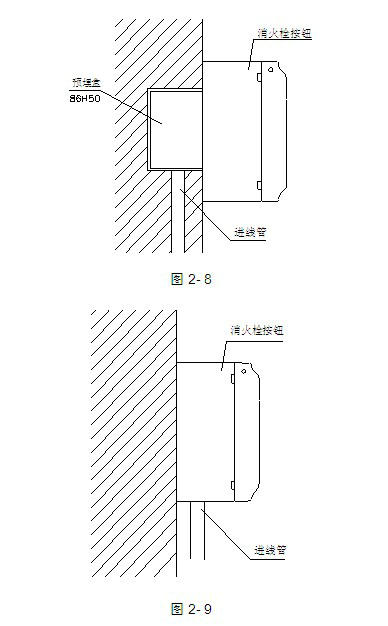

    消火栓按钮采用明装方式,分为进线管明装和进线管暗装:进线管暗装时只需拔下按钮,从底壳的进线孔中穿入电缆并接在相应端子上,再插好按钮即可安装好,安装示意图见图2-8;进线管明装时只需拔下按钮,将底壳下端的敲落孔敲开,从敲落孔中穿入电缆并接在相应端子上,再插好按钮即可安装好,安装示意图见图2-9;安装孔距为60mm。

    四、J-SAM-GST9124海湾消火栓按钮应用方法

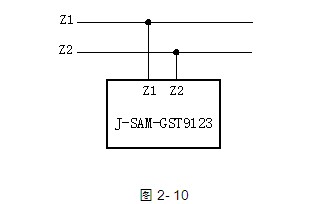

    J-SAM-GST9124海湾消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。采用总线制起泵方式时,消火栓按钮直接和信号二总线连接,消火栓按钮总线制起泵方式应用接线示意图如图2-10:
    这种方式中,消火栓按钮按下,即向控制器发出报警信号,控制器发出启泵命令并确认泵已启动后,将点亮消火栓按钮上的绿色回答指示灯。

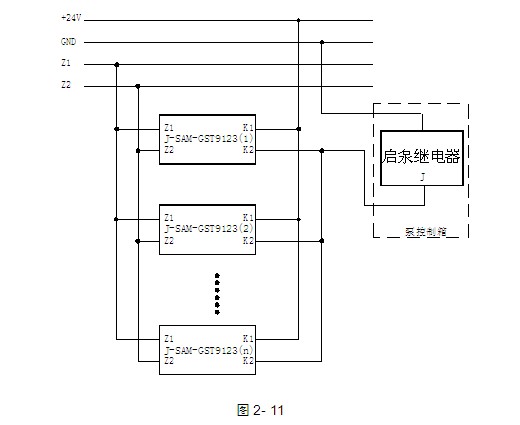

    采用消火栓按钮直接起泵方式应用接线示意图如图2-11:
    这种方式中,消火栓按钮按下,可直接控制消防泵的启动,泵运行后,火灾报警控制器确认泵已启动后,将点亮消火栓按钮上的绿色回答指示灯。
