海湾消防广播输出模块GST-LD-8305接线安装图

　　一，结构特征、安装与布线

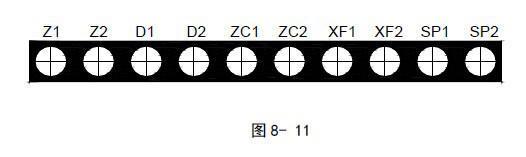

　　GST-LD-8305 型模块的外形尺寸及结构与GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意图如图8-11：

　　GST-LD-8305广播输出模块接线端子示意图

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V 电源输入端子，无极性

　　ZC1、ZC2：正常广播线输入端子

　　XF1、XF2：消防广播线输入端子

　　SP1、SP2：与放音设备连接的输出端子

　　布线要求：无极性信号二总线采用阻燃RVS 双绞线，截面积≥1.0mm2，DC24V 电源二总线采用阻燃BV 线，截面积≥1.5mm2，正常广播线ZC1、ZC2 消防广播线XF1、XF2 及放音设备的连接线SP1、SP2 均采用阻燃RV 线，截面积≥1.0mm2。

　　注意：如果GST-LD-8305 模块接入正常广播线，需要在正常广播线和GST-LD-8305 模块之间串接两个250V-22μM 双极性铝电解电容器。

　　二、应用方法

　　系统接线图如图8-12 所示。

　　GST-LD-8305广播输出模块应用示意图
