    海湾GST-DY-200A智能网络电源箱如何接线?

    发布时间:2021-11-05 13:20:35

    海湾GST-DY-200A智能网络电源箱如何接线

    海湾GST-DY-200A智能网络电源箱是连接消防主机电源的输出设备,在现场供电不足的情况下,以及小区,电网停电时候,可以采用海湾GST-DY-200A智能网络电源箱提供电。

    GST-DY-200A智能网络电源箱(以下简称电源箱)是一种DC24V大容量现场电源输出设备,主电及备电故障信号通过探测器总线向控制器上报,解决大电流设备现场供电时由于供电线路压降造成的设备不能启动的问题。电源箱自带备电电池,市电网停电时,可自动切换备电。

    二、GST-DY-200A智能网络电源箱主要技术指标

    1.输出容量:额定容量:DC24V、6A最大容量:DC24V、8A

    2.使用环境:温度:0C~+40C相对湿度≤95%,不凝露

    3.电源:主电为交流220V(>5A)备电为内装DC24V/24Ah密封铅酸蓄电池

    4.外形尺寸:500mm170mm440mm

    5.执行标准:Q/GST08-2006


    三、GST-DY-200A智能网络电源箱功能介绍

    1.电源箱自带备电电池,采用CPU数码显示电压及电流。CPU与硬件双重检测电压及电流极限值,超值报警。硬件控制充电及主、备电切换,保证CPU死机不影响控制电路工作,浮充电源正常充电,当出现交流掉电时,备用电源自动导入为外部设备供电。

    2.电源箱可对主电及输出故障进行报警,当主电掉电时,报主电故障;当输出发生短路、断路或输出电流大于8A时报输出故障。

    3.电源监控部分用来指示当前正在使用哪一路电源,正在使用电源的电压值及浮充电源的现有电压值,以及各类故障及状态显示。

    4.将电源箱接入探测器总线,控制器定义电源箱后主电故障时报主电故障,备电故障时报故障。

    5.本电源箱的编码方式为电子编码,该编码方式简便快捷,现场编码时可利用本公司生产的GST-BMQ-1B型电子编码器进行,编码时将电子编码器与电源箱的总线端子接好,即可进行操作。

    1)地址码读出:按下“读码”键,屏幕上将显示电源箱的地址码。如读码失败,屏幕将显示“E”,按下“清除”键,显示“0”,可重新操作。

    2)地址码写入:输入地址码(1~242),按下“编码”键,屏幕上将显示“P”,表明地址码已写入,按下“清除”键,显示“0”,可重新操作。如写码失败,屏幕将显示“E”,按下“清除”键,显示“0”,可重新操作。

    四、GST-DY-200A智能网络电源箱故障及维修处理

    1.当智能网络电源箱通电后,如果没有输出,可能是3.15A延时保险F1断路或硅桥B1的2脚与地无输出。

    2.如输出正常,而显示板无显示,检查排线及显示板CPU。

    3.当发生输出、主电、备电故障时,分别检查输出、主电、备电保险是否断路。

    五、GST-DY-200A智能网络电源箱处理方案

    1.在开机前必须检查线路有无问题,如短路、开路、错接等。

    2.本产品需专人管理,严禁他人随意触动。

    3.海湾公司负责本产品的维修,发现问题及时和海湾公司技术服务部联系,用户不得自行开盖维修,否则后果自负。

    六、GST-DY-200A智能网络电源箱结构特征、安装与布线

    GST-DY-200A型智能网络电源箱外形尺寸和结构与GST-DY-200型智能电源箱相同。其安装方法也相同。

    其对外接线端子示意图如图

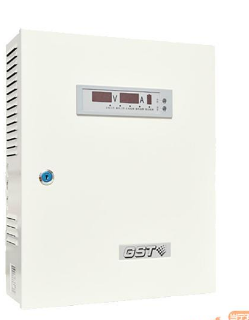

    GST-DY-200A智能网络电源箱

    其中:

    L、G、N:交流220V电源端子(G为机壳保护地线端子)

    Z1、Z2:无极性信号二总线接线端子

    +24V、GND:DC24V输出端

    布线要求:DC24V电源输出线采用阻燃BV线,截面积≥4.0mm2(竖井内干线)或截面积≥2.5mm2

    (平面支线);其它线路可采用阻燃RVS双绞线,截面积≥1.0mm2。

    电源箱通常能够在发生火灾时候,在主电电量不够使用的情况下,能够起到持续的消防报警作用
