GST-DY-050电源箱
发布时间:2016-10-13 08:10:04
GST-DY-050电源箱是海湾公司推出的专门用来为消防系统供电的DC27V现场电源输出设备。具有输出噪声小、稳定性强及安装使用方便等特点,具有主备电自动切换、备电充电、备电保护功能。主备电自动切换保证了在主电掉电情况下,系统仍然能够正常工作;完善的备电充电功能和备电保护功能,可确保蓄电池的循环使用。电源箱输出电压DC27V,输出电流为2A。
主要技术指标如下:
(1)额定输出容量:DC24V、2A
(2)使用环境:
温度: 0℃~+40℃
相对湿度≤95%,不结露
(3)电源:主电为交流220V-15%,内装DC24V 2.3Ah密封铅电池作备电
(4)外形尺寸:
185mm×82mm×263mm
主要技术指标如下:
(1)额定输出容量:DC24V、2A
(2)使用环境:
温度: 0℃~+40℃
相对湿度≤95%,不结露
(3)电源:主电为交流220V-15%,内装DC24V 2.3Ah密封铅电池作备电
(4)外形尺寸:
185mm×82mm×263mm
三、GST-DY-050结构特征、安装与布线

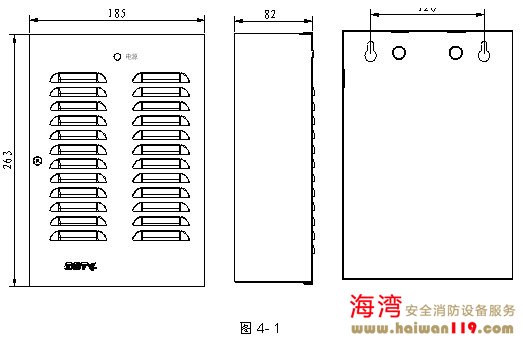

GST-DY-050电源箱外形示意图如图4-1所示。
本电源箱采用壁挂式结构安装,其接线板外接端子示意图如图4- 2:
其中:
L、PG、N:交流220V电源端子(PG为机壳保护地线端子);
+24V、GND:DC27V输出端子;
COM、NC:故障触点端子;
BAT-、+:备电端子。
布线要求:DC27V电源输出线采用RV1.5的电缆线。
