    GST-LD-D02型智能电源盘

    发布时间:2016-10-13 09:10:06
    GST-LD-D02型智能电源盘由交直流转换电路、备用电源浮充控制电路及电源监控电路三个部分组成,专门为整个消防联动控制系统供电。
    GST-LD-D02型智能电源盘以交流220V作为主电源,同时可外接DC24V/24Ah蓄电池作为备电。备用电源正常时接受主电源充电,当现场交流掉电时,备用电源自动导入为外部设备供电。智能电源盘可对主电故障及输出故障进行报警,当交流220V主电源掉电时,报主电故障;当输出发生短路或断路时报输出故障。同时还设有电池过充及过放保护功能。本电源盘还具有输出电压、输出电流的显示功能,以及各类故障及状态显示。在以柜式火灾报警控制器(联动型)作为控制核心的系统中,本电源盘可作为联动控制系统的电源使用。
    主要技术指标如下:
    (1)额定输出容量:DC24V、6A
    (2)使用环境:
    温度: 0℃~+40℃
    相对湿度≤95%,不结露
    (3)电源:主电为交流220V-15%+10%, DC24V  24Ah密封铅电池作备电
    (4)外形尺寸:
    484mm´89mm´325mm

    GST-LD-D02智能电源盘结构特征、安装与布线

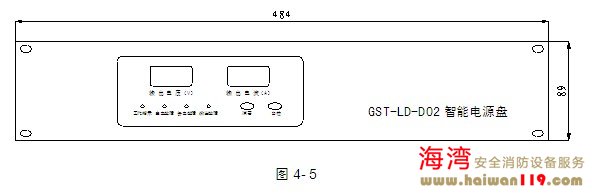

    GST-LD-D02型电源盘外形示意图如图4-5:






    本电源盘采用柜式插盘结构安装,属标准配置产品,当系统内总的用电量较大时,可选装多块电源盘。
    电源盘的主电开关、备电开关在电源盘的后面,同位于电源盘后面的还有主电插座、保险及输出接线端子,电源盘对外接线端子示意图如图4-6:


    其中:
    L、G、N(电源插座):交流220V电源端子(G为机壳保护地线端子)
    +、-:备电输入端子
    +24V、GND(主输出):DC24V主输出端子
    +24V、GND(内部使用):DC24V多线制电源输出端子

    布线要求:DC24V电源输出线采用阻燃BV线,截面积≥4。0mm2。
