    火灾报警控制器

    JB-QB-GST100-128点海湾火灾报警控制器

    发布时间:2016-10-09 04:10:33

    一、JB-QB-GST100-128点海湾火灾报警控制器概述

    JB-QB-GST100-128点海湾火灾报警控制器是海湾公司为适应国内外小工程、小点数的需求而推出的新一代火灾报警控制器,特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站等小型工程的应用。



    JB-QB-GST100-128点海湾火灾报警控制器主要具有以下特点:
    1.本控制器体积小,极大方便了工程安装,同时外形设计美观,可很好的与安装场所融合为一体;
    2.控制器具有汉字液晶显示,可同时显示两种信息;
    3.引入消防防火分区的概念,*大容量为8个独立分区+1个公共区;每一独立分区可单独指示报警、监管、故障、屏蔽状态;具有分区注释信息卡片,可手写或打印;指示直观;
    4.系统调试简单,本控制器可自动识别总线设备;具有自动分区功能,也可手动调整分区;
    5.控制器每一分区均具有预警功能,使用预警功能可以有效的减少在恶劣环境下误报警;
    6.具有现场提示功能,每个区域发生火警后,自动联动本区和公共区域的警报器,可分别设置本区和公共区域联动警报器的延时时间,*大延时均为600秒。


    二、JB-QB-GST100-128点海湾火灾报警控制器主要技术指标

    1.液晶屏规格:122×128点
    2.控制器容量:*大128个总线设备,8个警报器
    3.线制:控制器与探测器间采用无极性信号二总线连接
    4.使用环境:
     温度:0℃~+40℃
     相对湿度≤95%,不结露
    5.电源:
     主电:AC220V
     备电:DC24V 2.3Ah密封铅酸电池
    6.功耗:
     监控功耗≤10W
     *大功耗≤15W
    7.辅助电源输出:24V/1A
    8.控制器外形尺寸:300mm×210mm×91mm


    三、JB-QB-GST100-128点海湾火灾报警控制器结构特征、安装与布线

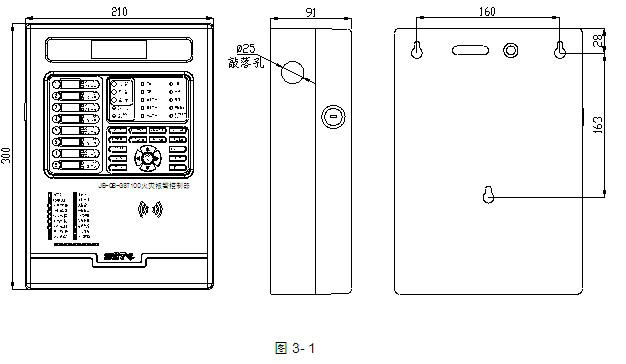

    JB-QB-GST100-128点海湾火灾报警控制器的外形尺寸示意图如下图:

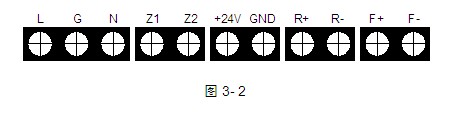

    JB-QB-GST100-128点海湾火灾报警控制器为壁挂式结构设计,可直接明装在墙壁上,其对外接线端子如图3-2:






    其中:
     L、G、N:交流220V接线端子及机壳保护接地线端子
     Z1、Z2:探测器总线(无极性)
     +24V、GND:DC24V/1A辅助电源输出端子
     R+、R-:警铃输出端子,触点容量DC24V/1A
     F+、F-:火警输出端子,触点容量DC24V/1A
     注:辅助电源输出、R+、R-警铃输出及F+、F-火警输出的*大有源输出容量和为DC24V/1A。


    四、JB-QB-GST100-128点海湾火灾报警控制器布线要求
     信号二总线采用阻燃RVS双绞线,截面积≥1.0mm2
     DC24V输出线采用阻燃BV线,截面积≥2.5mm2
