JTY-GD-G3型点型光电感烟火灾探测器接线
文章来自：海湾消防设备 发布时间：2016-10-10 11:10:03
-
海湾消防设备JTY-GD-G3点型光电感烟火灾探测器结构特征、安装与布线

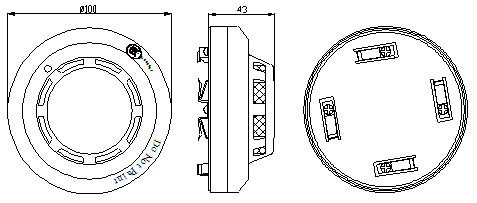

探测器的外形结构示意图如图1-1：
图1-1

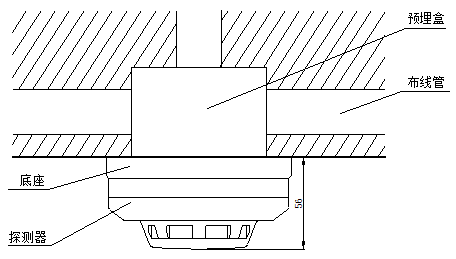

海湾消防设备探测器安装方式如图1-2：
图1-2
接线盒可采用海湾消防设备86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：
图1-3
DZ-02探测器通用底座外形示意图如图1-4：
图1-4
底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
