    可燃气体探测报警系列

    GST-BT001F型独立式可燃气体探测器

    发布时间:2016-10-18 08:10:32
    GST-BT001F测量范围为0~100%LEL的独立式可燃气体探测器用于检测可燃气体的泄漏,采用半导体气敏元件,工作稳定,使用寿命长,安装简单。该探测器可以检测天然气(T),适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。探测器与我公司生产的DY-KR01可燃气体探测器电源转换模块配套使用时,可实现220V独立供电。
    主要技术指标如下:
    (1)工作电压:DC24V允许范围DC12V~DC28V
    (2)功耗:
    GST-BT001F:正常监视≤0.5W
                  报警状态≤3W
    (3)输出容量及控制方式:
    有源触点:适用于DC12V单向直流脉冲电磁阀,电磁阀驱动能力:1000μF电容放电
    无源触点:无源常开触点,容量24V/1A,可方便的控制联动设备,严禁直接驱动AC220V设备。
    (4)报警浓度:天 然 气(BT)   3000×10-6 (6%LEL)
    (5)指示灯:
    电源指示灯:绿色;预热状态,电源指示灯闪亮;正常监视状态,绿灯常亮。
    报警、故障指示灯:为双色指示灯,报警状态为红色,故障状态为黄色。
    (6)传感器使用寿命:5年
    (7)使用环境:
    温度:-10℃ ~ +50℃
    相对湿度≤95%,不结露
    (8)外形尺寸:直径:108mm,高:55mm

    GST-BT001F海湾消防独立式可燃气体探测器结构特征、安装与布线

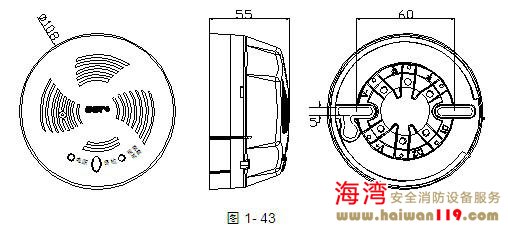

    GST-BT001F海湾消防独立式可燃气体探测器由两部分构成:探测器及底座,示意图如图1-43所示。

    安装与接线:

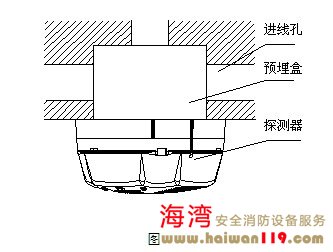

    首先将探测器底座固定在86H50预埋盒上,然后根据接线端子说明,将引线固定到底座上,再将探测器安装到底座上,其安装示意图如图1-44所示。

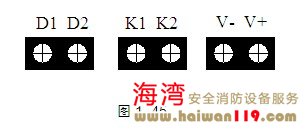

    其对外接线端子示意图如图1-45:

    GST-BT001F海湾消防独立式可燃气体探测器其中:
     D1、D2:电源线,无极性;
     K1、K2:常开无源触点,在报警时触点闭合;
     V+、V-:接管道电磁阀,探测器连续报警3s~7s后,V+、V-之间输出一个正向12V脉冲。

    GST-BT001F海湾消防独立式可燃气体探测器布线要求:电源线D1、D2应选用截面积≥2.5mm2的BV型线;有源外控线V+、V-,无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。



    GST-BT001F型独立式可燃气体探测器符合**标准GB 15322.2-2003《可燃气体探测器第2部分:测量范围为0~100%LEL的独立式可燃气体探测器》。
    此产品已获得:型式认可证书。
