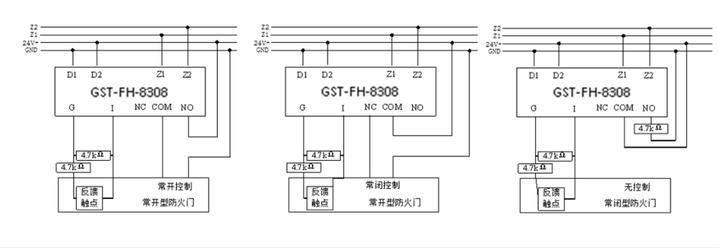

海湾GST-FH-8308防火门监控模块如何接线？

防火门监控模块主要连接防火门的监控设备，用于监控常闭防火门以及第三方火警信号的输入。

海湾GST-FH-8308防火门监控模块，连接防火门监控设备，主要用于常开防火门的监控，也可用于常闭防火门的监视以及第三方火警信号的输入。

二、GST-FH-8308防火门监控模块产品特点

1、GST-FH-8308防火门监控模块采用电子编码器进行编码，工程调试简便。

2、GST-FH-8308输入端与无源触点连接，具有检线功能，可设置为常开检线、常闭检线或自回答方式。

3、模块输出端可连接成常开输出或常闭输出，具有检线功能。

三、GST-FH-8308防火门监控模块主要技术指标

工作电压

信号总线电压：总线24V  允许范围：16V～28V

电源总线电压：DC24V  允许范围：DC20V～DC28V

工作电流

总线监视电流≤1mA  总线启动电流≤3mA

电源监视电流≤5mA  电源启动电流≤20mA

线制

信号总线：2线，无极性，连接防火门监控器

电源线：2线，无极性，连接防火门监控器或电源箱

输出容量 无源输出，容量为DC24V/200mA。COM端在监控模块内部串入检线电路，导通后有不高于2V压降

输出控制方式 电平、脉冲（脉冲启动时继电器吸合时间为3~10s）

输出检线 输出线路发生短路、断路时，监控模块将向防火门监控器发送故障信号

输入检线 输入端发生短路、断路时，监控模块向防火门监控器发送故障信号；输入动作时，监控模块向防火门监控器发送反馈信号

使用环境

温度：-10℃～+55℃

相对湿度：≤95%，不凝露

外壳防护等级 IP30

外形尺寸 86mm×86mm×43mm（带底壳）
