GST-LD-8300型海湾输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。
GST-LD-8300型海湾输入模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。
GST-LD-8300型海湾输入模块主要技术指标如下：
（1）GST-LD-8300型海湾输入模块工作电压：总线24V
（2）工作电流≤1mA
（3）线制：与控制器的信号二总线连接
（4）出厂设置：常开检线方式
（5）GST-LD-8300型海湾输入模块使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP30
（7）GST-LD-8300型海湾输入模块外形尺寸：
86mm×86mm×43mm（带底壳）
GST-LD-8300型海湾输入模块符合**标准GB 16806-2006《消防联动控制系统》。
GST-LD-8300型海湾输入模块产品已获得：CCC认证、检验报告、英国LPCB认证、欧盟CE认证。
GST-LD-8300型海湾输入模块结构特征、安装与布线
GST-LD-8300型海湾输入模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29

GST-LD-8300型海湾输入模块其中：
Z1、Z2：与控制器信号二总线连接的端子
I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入
GST-LD-8300型海湾输入模块布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；I、G采用阻燃RV软线，截面积≥1.0mm2。
四、GST-LD-8300型海湾输入模块应用方法
模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。
五、GST-LD-8300型海湾输入模块与现场设备的接线

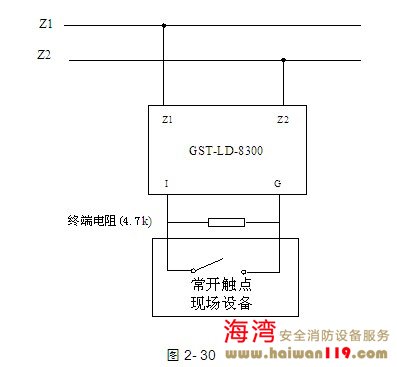

模块与具有常开无源触点的现场设备连接方法如图2-30所示。模块输入设定参数设为常开检线。

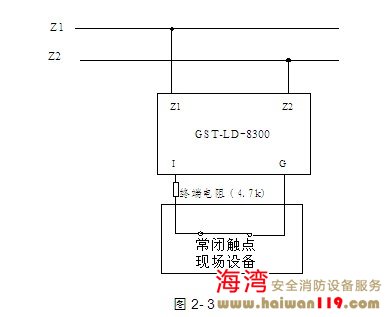

GST-LD-8300型海湾输入模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

---
