    现场模块及接口设备

    GST-LD-8319海湾输入模块

    发布时间:2016-10-11 02:10:27

    一、GST-LD-8319海湾输入模块特点

    GST-LD-8319海湾输入模块是一种编码模块,只占用一个编码点,用于连接非编码探测器等现场设备,当接入输入模块输出回路的任何一只现场设备报警后,输入模块都会将报警信息传给报警控制器,控制器产生报警信号并显示出输入模块的地址编号。输入模块可配接本公司生产的JTFB-GOF-GST601型点型复合式感烟感温火灾探测器、JTF-GOF-GST9713型点型复合式感烟感温火灾探测器、JTY-GF-GST104型点型光电感烟火灾探测器、JTY-GF-GST9711型点型光电感烟火灾探测器、JTWB-ZCD-G1(A)型点型感温火灾探测器及JTW-ZOF-GST9712型点型感温火灾探测器等各种类型的非编码探测器,不同类型的探测器可以混接在同一输入模块上。输入模块具有输出回路短路、断路检测功能,输出回路的末端连接GST-LD-8320或GST-LD-8320A终端器,当输出回路短路、断路时,输入模块将故障信息传送给报警控制器,控制器显示出输入模块的编码地址;当输出回路中有现场设备被取下时,输入模块会报故障但不影响其它现场设备正常工作。一个输入模块*多可带15只非编码型探测器,若输出回路中接有JTG-ZW-G1A型点型紫外火焰探测器,则其数量应不超过3只。
    输入模块的地址编码采用电子编码方式,编码范围在1~242之间任意设定,可通过海湾公司生产的GST-BMQ-2型电子编码器进行现场更改。



    二、GST-LD-8319海湾输入模块主要技术指标
    (1)GST-LD-8319海湾输入模块工作电压:
                      总线电压:总线24V
                      电源电压:DC24V
    (2)GST-LD-8319海湾输入模块监视电流:
                      总线电流≤0.5mA
                      电源电流≤10mA
    (3)GST-LD-8319海湾输入模块报警电流:
                     总线电流≤5mA
                     电源电流≤60mA
    (4)GST-LD-8319海湾输入模块线制:与控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接,与非编码探测器采用有极性二线制连接
    (5)GST-LD-8319海湾输入模块使用环境:
                      温度:-10℃~+55℃
                      相对湿度≤95%,不结露
    (6)GST-LD-8319海湾输入模块外壳防护等级:IP30
    (7)GST-LD-8319海湾输入模块外形尺寸:
                      86mm×86mm×43mm(带底壳)



    三、GST-LD-8319海湾输入模块结构特征、安装与布线

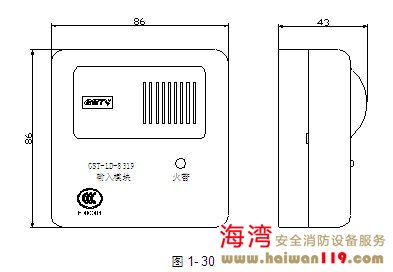

    GST-LD-8319海湾输入模块的外形尺寸及结构示意图如图1-30所示。

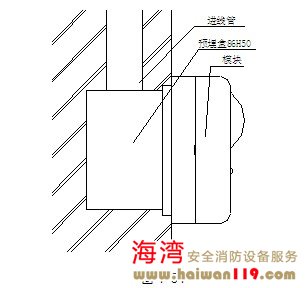

    GST-LD-8319海湾输入模块采用明装,进线管预埋安装,将底盒安装在86H50型预埋盒上,安装方法如图1-31。底盒与上盖间采用插接式结构安装,拆卸简单方便,便于调试维修。

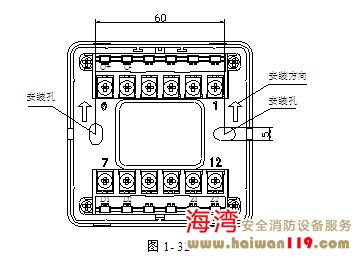

    底壳安装时应注意方向,底壳上标有安装向上标志(见图1-32)。





    对外接线端子图如图1-33:



    图中端子说明如下:
     Z1、Z2:接控制器二总线,无极性
     D1、D2:接直流24V,无极性
     O-、O+:输出,有极性

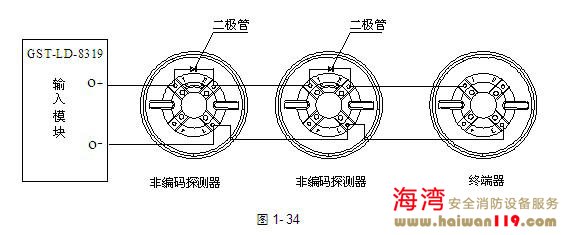

     GST-LD-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图1-34:

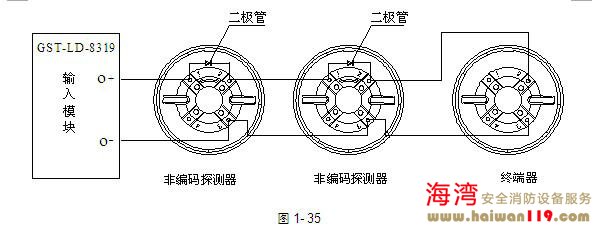

    当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图1-35:



    GST-LD-8319海湾输入模块布线要求:Z1、Z2可选用截面积≥1.0mm2的阻燃RVS双绞线;其它线可采用截面积≥1.0mm2的阻燃RV或BVR线;O-、O+的输出回路线要有明显的颜色区分,且颜色的选配要具有合理性。
