一、GST-LD-8304消防电话接口特点
GST-LD-8304型消防电话接口主要用于将手提/固定消防电话分机连入总线制消防电话系统。
GST-LD-8304型消防电话接口是一种编码接口，占用一个编码点，与火灾报警控制器进行通讯实现消防电话总机和消防电话分机的驳接，同时也实现消防电话总线断、短检线功能。当消防电话分机的话筒被提起，消防电话分机通过消防电话接口自动向消防电话总机请求接入，接受请求后，由火灾报警控制器向该接口发出启动命令，将消防电话分机接入消防电话总线。当消防电话总机呼叫时，通过火灾报警控制器向电话接口发启动命令，电话接口将消防电话总线接到消防电话分机。
 GST-LD-8304型消防电话接口可连接一台固定消防电话分机或*多连接25只消防电话插孔。可通过四线水晶头插座直接连接GST-TS-100A固定电话分机，通过连接TL1、TL2端子的电话线连接GST-LD-8312消防电话插孔。多个电话插孔可并接在此电话线上。




二、GST-LD-8304电话接口技术特性
1.工作电压：
 总线电压：总线24V    允许范围：16V～28V
2.电源电压：DC24V      允许范围：DC20V～DC28V
3.工作电流：
总线监视电流≤1mA       总线启动电流≤3mA
电源监视电流≤2mA       电源启动电流≤10mA
4.输出控制方式：电平（继电器常开/常闭无源触点输出）
5.指示灯：红色（巡检时闪亮，话筒被提起时常亮）
6.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
7.线制：a) 与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
               b) 与消防电话二总线采用两线连接，无极性，与消防电话分机采用四线连接
8.使用环境：
9.温    度：-10℃～+55℃
10.相对湿度≤95%，不凝露
11.外形尺寸：86mm×86mm×43mm(带底壳)
12.壳体材料和颜色：ABS，瓷白
13.重量：约142g(带底壳)
14.安装孔距：安装孔距：60mm
15.执行标准：GB 16806-2006


三、GST-LD-8304结构特征、安装与布线
GST-LD-8304型消防电话接口的外形尺寸及结构与GST-LD-8319型输入模块相同，安装方法也相同，其对外端子示意图如图6-9所示：

其中：
 Z1、Z2：接火灾报警控制器两总线，无极性
 D1、D2：DC24V电源，无极性
 TL1、TL2：与GST-LD-8312连接的端子
 L1、L2：消防电话总线，无极性
 布线要求：Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。


四、应用方法

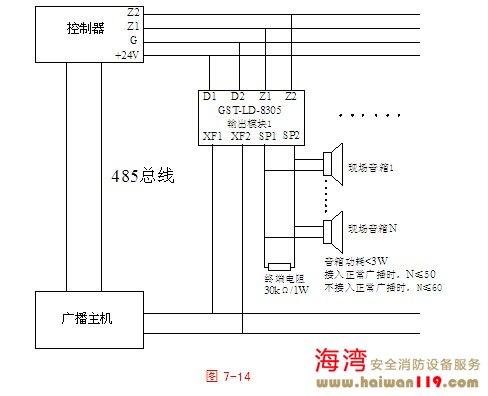

系统接线图如图6- 10所示。
