导致GST-TS9000消防电话系统故障的原因有哪些?
导致消防电话系统故障的原因有哪些?消防电话,在进行消防检测以及发生火灾,都能对消防电话设备进行检测。导致消防电话故障的原因有哪些?
一、GST-TS9000消防电话系统概述
GST-TS9000消防电话系统是一种消防专用的通讯系统,通过这个系统可迅速实现对火灾的人工确认,并可及时掌握火灾现场情况及进行其它必要的通讯联系,便于指挥灭火及现场恢复工作。GST-TS9000消防电话系统满足GB16806-2006《消防联动控制系统》中对消防电话的要求,是一套总线制消防电话系统。总线制消防电话系统由消防电话总机、火灾报警控制器(联动型)、消防电话接口、固定消防电话分机、消防电话插孔、手提消防电话分机等设备构成。
二、GST-TS9000消防电话系统系统配置说明
GST-TS9000消防电话系统主要由以下设备组成:

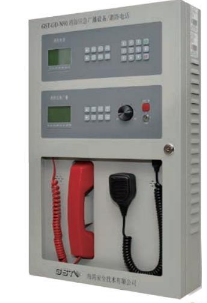

GST-TS-Z01A型消防电话总机
GST-TS-100A/100B型消防电话分机
GST-LD-8312型消防电话插孔
GST-LD-8304型消防电话接口
注意:GST-TS9000消防电话系统的现场设备应与系统主机在同一台控制器上,不支持联网控制器的应用。
系统在应用过程中按如下说明进行配置。
三、GST-TS9000消防电话系统系统容量
每个GST-TS-100A/GST-TS-100B型消防电话分机需要配接1个GST-LD-8304型消防电话接口。
每100个GST-LD-8312型消防电话插孔需要配接1个GST-LD-8304型消防电话接口。
每512个GST-LD-8304型消防电话接口需要配接1个GST-TS-Z01A/GST-TS-100B型消防电话总机。
四、GST-TS9000消防电话系统联动控制配置
与GST200联动控制器配接时,每个控制器可*多配接:
与GST5000、GST9000联动控制器配接时,每个回路板可*多配接:
2台GST-TS-Z01A型消防电话总机,或1台GST-TS-Z01A型消防电话总机和1台
GST-GBFB-200/MP3广播分配盘,或1台GST-GBFB-200/MP3广播分配盘
每个GST-LD-8304型消防电话接口占用一个总线点,需要计入控制器总线点数量。
GST-LD-8304型消防电话接口数量×0.033A=GST-LD-8304型消防电话接口需要的DC24V联动电源供电电流。
每个GST-TS-Z01A型消防电话总机需要使用0.5A的DC24V联动电源。
五、GST-TS9000消防电话系统配置计算
根据现场GST-TS-100A型消防电话分机和GST-LD-8312型消防电话插孔的数量计算出GST-LD-8304消防电话接口的数量。
根据GST-LD-8304型消防电话接口的数量计算出GST-TS-Z01A型消防电话总机数量。
根据与“联动控制器配置”的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算,完成联动控制器配置。
1、消防电话显示总线短路指的是主机出来的连接通讯模块之间的线路短路或者主机输出的线路连接短路了。
2、把每个总线电话和分机处都拆下来试试,一直拆到短路故障恢复为止,在故障分机不复原的情况下,复原前面拆下的所有分机,若全部复原也不发生短路故障,则故障分机已找到。
3、线路故障要根据原设计图分析,找出可能发生的部位,要具体分析。
4、如果*近有装修的或者施工的地方,可以先去这些地方去寻找。
5、引起线路故障的原因:绝缘层损坏,接头松动,环境湿度过大,造成绝缘下降。处理方法:用表检查绝缘程度,检查接头情况,接线时彩用焊接、塑封等工艺。
扩展资料:
若是总线电话,用插孔电话时,就不能及时通讯,因为此时的插孔电话须带地址码,这就会导致插孔电话没被接入时,电话主机始终有故障。
若是多线电话,消防电话分机与手报同一个线路的话,所有消防电话就全接在同一线路,暂且不说是不是会报故障,这根本就分不清消防电话的区域。
正确的做法:消防电话分机采用总线制,编地址码标识其区域,插孔电话用多线制,供巡查用。
