一、GST-GF300W广播功率放大器特点
广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。GST-GF500W型广播功率放大器、GST-GF300W型广播功率放大器与GST-GF150W型广播功率放大器功能相同，但功率不同，分别为500W、300W和150W。

二、GST-GF300W广播功率放大器主要技术指标
（1）工作电压：主电源交流AC220V，备用电源交流AC220V
（2）工作电流≤2。4A
（3）定压输出：120V
（4）频率特性：80～120Hz
（5）输出功率：500W/300W/150W
（6）谐波失真：≤5%
（7）噪声电平：<37mV
（8）使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（9）外形尺寸：
482.6mm×88.1mm×305.0mm


三、GST-GF300W广播功率放大器结构特征与安装
其外形尺寸及结构示意图如图7-5：

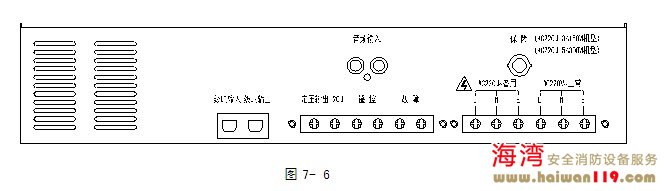

本广播功率放大器采用标准插盘结构安装，其后部示意图如图7-6：

其中系统内部接线：
音频输入：RCA音频接口，其中一个接口可以作为接收来自于音源设备的音频输出，另外一个也可做为级联下一台功率放大器的音频输入。
级联输入：RJ45接口内部控制专用接口，用于功率放大器的监听控制，自检控制。
级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
定压输出120V：功率放大器的音频输出广播线。
遥控：接收其它设备的联动控制信号，为直流24V输入，接入DC24V自动启动本机至工作状态，同时音频输出不受音量电位器的控制。无DC24V本机的开启受前面板的电源开关控制，音频输出受音量电位器控制。
故障：当本机出现异常或由于外部输出线出现短路，由该接口输出一个无源闭合接点信号。
AC220V～正常：主交流220V电源输入接口。
系统外部接线：
AC220V～备用：备用交流220V电源输入接口。
