1.2 GST5000控制器主机结构说明
1.2.1 按键及面板设置说明（以JB-QG-GST5000控制器为例）

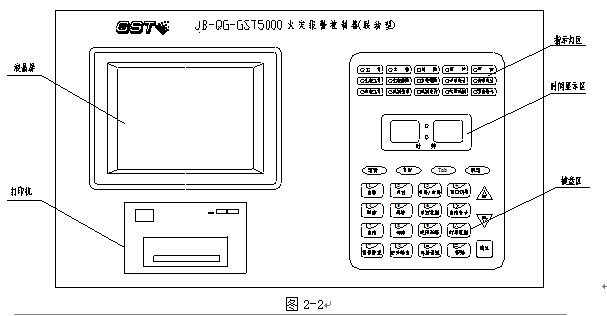

主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-2）。


指示灯及按键说明：
 工作灯：绿色，当控制器工作时，此灯点亮。
 主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
 备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
 火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。火警排除后，按“复位”键此灯熄灭。
 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
 主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。电源恢复正常后，此灯熄灭。
 备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。备用电源系统故障排除后，此灯熄灭。
 联动灯：绿色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号，具体信息见液晶显示。按“复位”键，此灯熄灭。
 隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
 手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。
 自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
 喷洒请求灯：绿色，当不处于喷洒允许的条件下，启动气体灭火设备此灯亮，而气体灭火设备不会被启动。当启动气体灭火设备的联动条件满足时，此灯亮。
 喷洒允许灯：绿色，此灯亮表示气体灭火设备可以被手动启动和自动联动。否则不能联动。
 气体喷洒灯：绿色，气体灭火设备动作后此灯亮。
 消音指示灯：绿色，当控制器发出报警音响时，按“消音”键消音指示灯点亮，扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。

各操作键功能见第三部分《系统应用》。

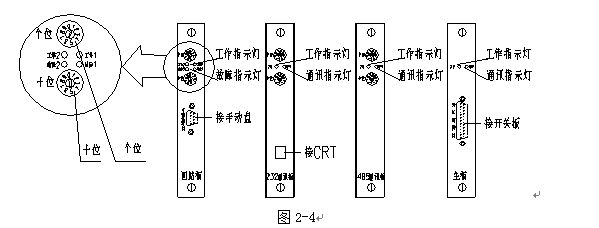

主板、回路板、通讯板（232、485）结构说明如图2-4所示。



每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。当回路板为双回路板时，编码开关设置的是**路的通道号，第二路通道号自动加一。通讯板号与回路板号可任意混编。

图例：回路板编码开关十位为0、个位为1，则**回路的通道号为1号，第二回路的通道号为2号。
