ZF-GST8903型火灾显示盘是一种用于楼层内的火灾报警显示装置。当消防控制中心的主机接收到建筑物内发生的火灾后，产生报警，同时把报警信号传输到发生火警区域的火灾显示盘上，火灾显示盘将产生报警的探测器的位置显示出来并发出报警声响，以通知相关人员。
本显示盘为非标产品，需按工程实际要求，并根据火灾显示盘所显示报警区域的平面图定制。
主要技术指标如下：
（1）显示范围：1～100组编码点，编码支持通配符方式
（2）显示容量：*多不超过100个报警信息
（3）线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）
（4）工作电流：
监视电流≤25mA
报警电流≤100mA
（5）使用环境：
温度：0℃～＋40℃
相对湿度≤95%，不结露
（6）电源：采用DC24V电源集中供电，静态功耗≤0.7W，*大功耗≤3W
（7）外形尺寸：
480mm×380mm×70mm


三、ZF-GST8903火灾显示盘结构特征

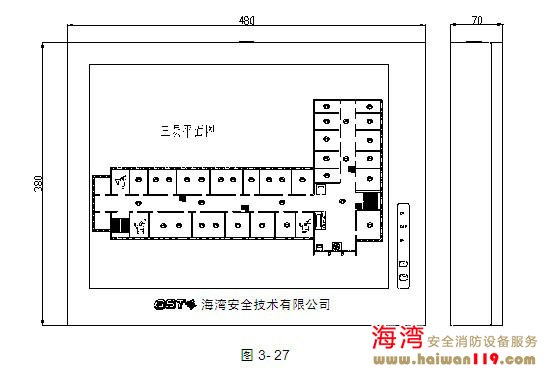

ZF-GST8903火灾显示盘外形示意图如图3-27所示：





四、ZF-GST8903结构特征、安装与布线
ZF-GST8903火灾显示盘采用壁挂式安装,可直接明装在墙壁上，其背面的安装孔如图3-28，安装示意图如图3-29：

火灾显示盘外接线端子示意图如图3-30：

其中：
A、B：与火灾报警控制器连接的通讯总线接线端子
24V：DC24V供电线端子，不分极性
GNDG：接地线端子

布线要求：通讯二总线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2，屏蔽层与主板上“GNDG”端子相接；DC24V电源供电二总线采用阻燃BV线，截面积≥2.5mm2。

ZF-GST8903火灾显示盘符合**标准GB 17429-1998《火灾显示盘通用技术条件》。
此产品已获得：**消防电子产品质量监督检验中心签发的型式检验报告、中国船级社发放的船用产品型式认可证书。

---
