    HX-100B海湾火灾声光警报器

    发布时间:2016-10-12 11:10:17

    一、GST-MD-M9514型火灾光警报器特点

    GST-MD-M9514火灾光警报器用于显示室内火灾探测器报警情况。一般安装在巡视观察方便的地方,如会议室、餐厅、房间等门口上方,当房间内探测器报警时,警报器上的指示灯根据警报器设置的设备类型可以自动闪亮,也可以通过控制器联动启动闪亮,使工作人员在不进入室内的情况下就可知道室内的探测器已触发报警。
    GST-MD-M9514火灾光警报器为编码型警报器,可直接接入火灾报警控制器的信号二总线。



    二、GST-MD-M9514型火灾光警报器主要技术指标

    (1)工作电压:总线24V
    (2)监视电流≤0.6mA
     (3)动作电流≤5mA
    (4)线制:直接接入火灾报警控制器信号二总线
    (5)使用环境:
                               温度:-10℃~+50℃
                               相对湿度≤95%,不结露
    (6)外壳防护等级:IP30
    (7)外形尺寸:
                              86mm×86mm×43mm(带底壳)



    三、GST-MD-M9514结构特征、安装与布线

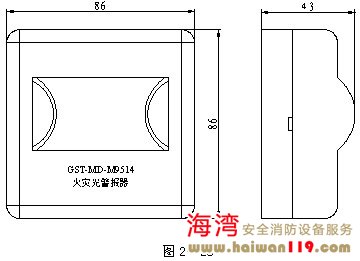

     火灾光警报器的外形结构示意图如图2-23:

     火灾光警报器采用明装,进线管预埋安装,将底盒安装在86H50型预埋盒上,安装方法与GST-LD-8319型输入模块相同。
     火灾光警报器正中处有一红色高亮度发光区,当对应的探测器触发时,该区红灯闪亮。火灾光警报器的对外端子示意图如图2-24:

    其中:
     Z1、Z2为与对应探测器信号二总线的接线端子

     布线要求:Z1、Z2信号总线采截面积≥1.0mm2的阻燃RVS型双绞线。
