一、GST-GBFB-200/MP3广播分配盘特点
GST-GBFB-200/MP3 广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305 型输出模块等设备共同组成消防应急广播系统。同时它也通过 RS485串行总线与消防控制器相连接，一起完成消防联动控制。它可以同时接入*多两路功放，以满足工程上的*大限度的需要。具备 SD卡接口，可播放 SD卡中 MP3 格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

二、GST-GBFB-200/MP3广播分配盘主要技术指标
（1）工作电压：DC24V
（2）两路广播总线
（3）可*多级联两台功率放大器
（4）使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（5）外形尺寸：
132.5mm（高3U）×482.6mm（宽）×225mm（厚）

三、GST-GBFB-200/MP3广播分配盘结构特征、安装与布线

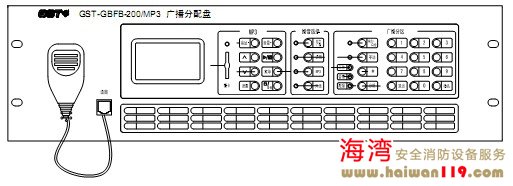

GST-GBFB-200/MP3广播分配盘外形及结构示意图如图7-7：

本广播分配盘采用标准插盘结构安装，后部示意图如图7-8：

其中系统内部接线：
○1功放过载输入1：与第1路功放的故障输出相连接。
○2功放过载输入2：与第2路功放的故障输出相连接。
○3○4○19RS485接口：与RS485总线通信的消防控制器相连，用于与消防控制器通信的通信。
○5控制接口：预留接口。
○6机壳地：用于与大地相连。
○7遥控输出：与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。
○8电源输入：本机DC24V电源接入端子。
○9电源开关：开关机器使用。
○10○11○12○13功放定压输入1~4：第1、2、3、4路功率放大器音频接入端子。
○14音频输出：与功率放大器音频输入口相接，作为功率放大器的音源输入。
○15外线1：音频信号输入接口。连接外置音源信号，如CD、DVD等。
○16外线2：音频信号输入接口。外置正常广播音源输入。
○17电子录音机输出：电子录音机信息输出接口。
○18调试接口：ISP程序升级接口，厂家留用。
○20级联输出接口：控制信号（输出线）。该控制线与功率放大器级联，用于想功率放大器传递话筒监听静音及自检信号。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。*大传输距离1500米。
