一、海湾JTY-GD-G3烟感探测器保护面积

　　当空间高度为6m～12m时，一个JTY-GD-G3点型光电感烟火灾探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》(GB50116)为准。

　　二、JTY-GD-G3感烟火灾探测器结构特征、安装与布线

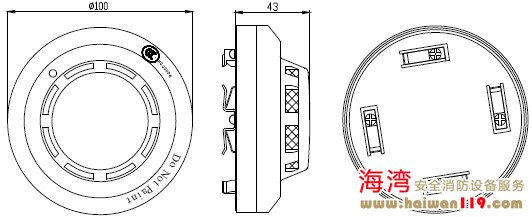

　　JTY-GD-G3探测器的外形结构示意图如图1：

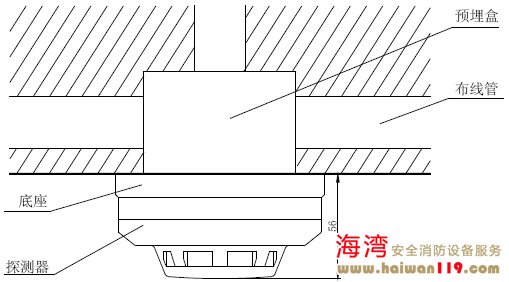

　　JTY-GD-G3烟感探头安装方式如图2：

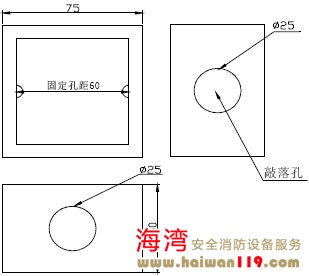

　　接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图3：

　　DZ-02探测器通用底座外形示意图如图4：

　　底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性)，另一对导体片用来辅助固定探测器。

　　待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

　　布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
