一、ZD-01终端器概述

　　海湾ZD-01终端器，主要用于代替有源被控设备控制端的终端电阻和二极管、反馈端的终端电阻。使接线更加规范，提高系统的可靠性。可用于GST-LD-KZ014直接控制点。

　　二、ZD-01终端器技术特性

　　电气特性：*大工作电压DC30V，*大工作电流1A。

　　使用环境：

　　温度：-10℃~+50℃

　　相对湿度≤95%，不凝露

　　外壳尺寸：26mm*23mm*5.5mm

　　重量：约10g

　　执行标准:Q/GST13-2006

　　三、ZD-01终端器结构特征及工作原理

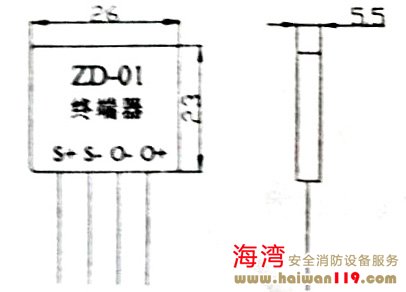

　　终端器的外形示意图如图1：

图1 终端器外形示意图

　　终端器的工作原理图如图2：

图2 终端器的工作原理图

　　四、安装与布线

　　警告：安装设备之前，请切断电源并确认端子的连接线极性准确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.终端器应安装在控制输出的末端（被控设备）。

　　接线说明如下：

　　S+、S-：红色、黑色输入线，有极性，接控制输出；

　　O+、O-：绿色、白色输出线，有极性，接设备。

　　五、应用方法

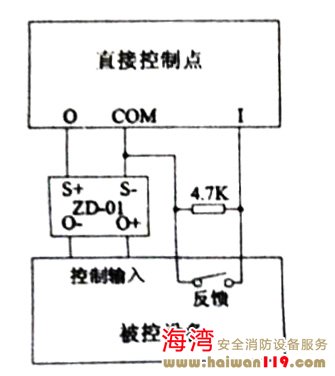

　　直接控制点与终端器配接的接线示意图如图3所示。

图3 直接控制点与终端器配接的接线示意图
