通过本篇希望可以帮大家完全解决海湾输入输出模块GST-LD-8301的接线问题。

　　GST-LD-8301输入输出模块在海湾的火灾自动报警系统中肯定是经常见到的，但根据笔者的所见所闻，还是有很多人特别是刚接触海湾的人对于海湾这模块的接线还是有疑问疑虑的。今日表哥就给大家上干货，实物接线讲解。希望不要听到“然并卵”。

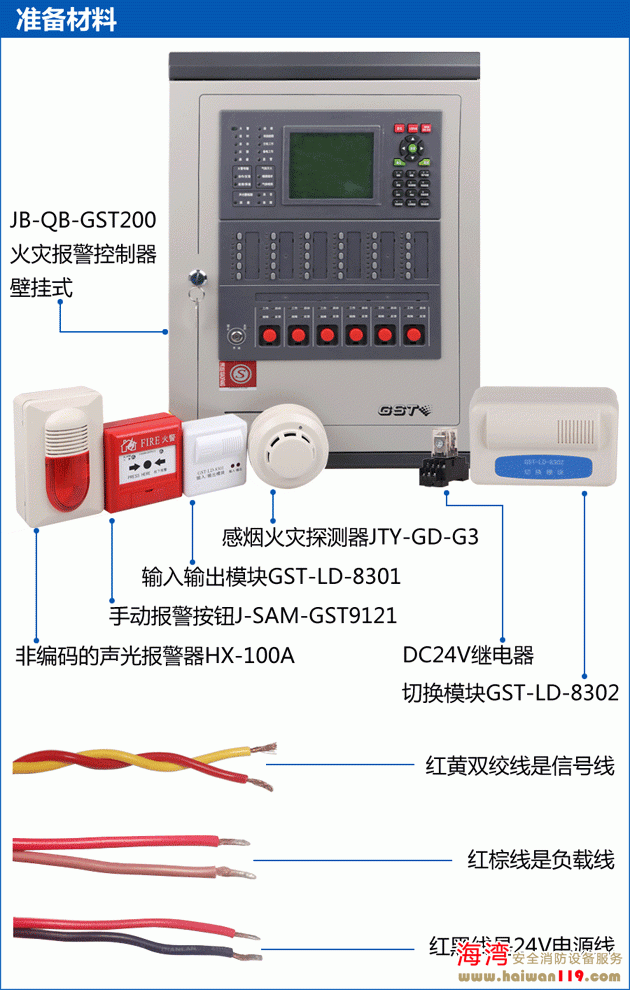

　　表哥用了一套*简单的海湾报警系统，包含一只感烟火灾探测器JTY-GD-G3（型号以下简称G3）、一只手动报警按钮J-SAM-GST9121（型号以下简称GST9121）、一只输入输出模块GST-LD-8301（型号以下简称8301）和一只非编码的声光报警器HX-100A（型号以下简称100A）。为了扩展输入输出模块8301的各种接线方法，表哥有找来了海湾的切换模块GST-LD-8302（以下型号简称8302）和一个DC24V继电器。

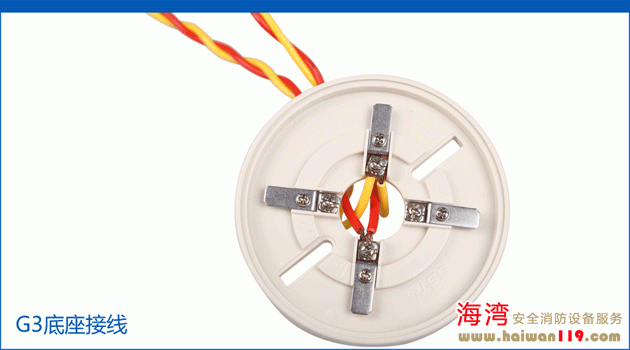

　　感烟火灾探测器G3的接线表哥不详述了，接相对的两个端子。图中一路接到控制器，一路是接到手动报警按钮9121上。海湾总线无极性，翻译成人话也就是不分正反。如上图中的一组红黄两根线，把红色和黄色对调也是没有问题的。

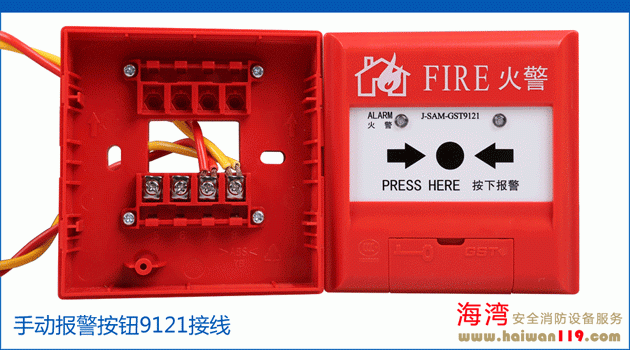

　　手动报警按钮9121，不带电话插孔，只需接信号总线。信号线一组来自上面感烟火灾探测器，一组接到我们今天的主角输入输出模块8301上。

　　非编码声光报警器只要接通24V就动作发出光和声音了。所以需要输入输出模块的有源输出来控制声光。

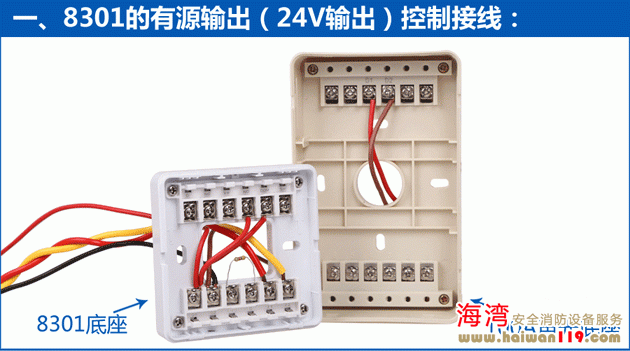

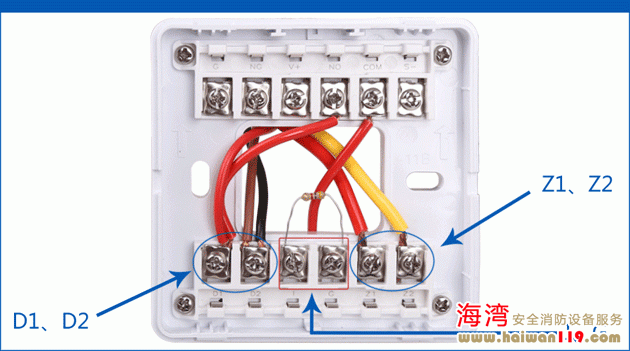

　　上图中Z1、Z2是接信号线，可以从就近的9121手动报警按钮上面并联过来；I、G为无源反馈，这里的声光报警器无法提供无源反馈信号，直接并联一个4.7KΩ电阻，另外可以用编码器将8301模块设置成自反馈，模块启动后就会自动发出反馈信号；D1、D2接联动电源，直流24V。NO与COM是一组常开触点，将D1与NO连接，然后COM与D2接线出去直接连接负载。当模块动作时，COM与NO接通，COM与D2就可以输出一组24V。

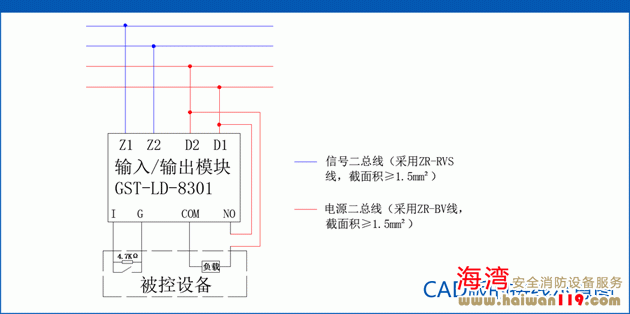

　　上图是CAD版的接线示意图。

　　8301输入输出模块的COM和NO端的触点容量为DC24V/2A，使用8301模块控制高电压或大电流设备的时候就不能用8301模块直接控制，需要通过继电器或8302模块来转接。

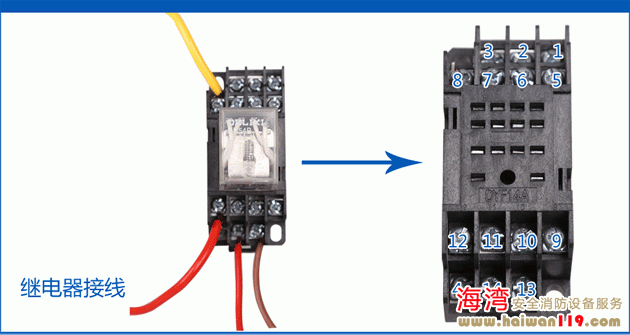

　　连接继电器时，这时的负载就变成了继电器的线圈，此时I、G上面的电阻就要加在被控设备上，只有将电阻加在被控设备上才能起到真正的“检线”功能。

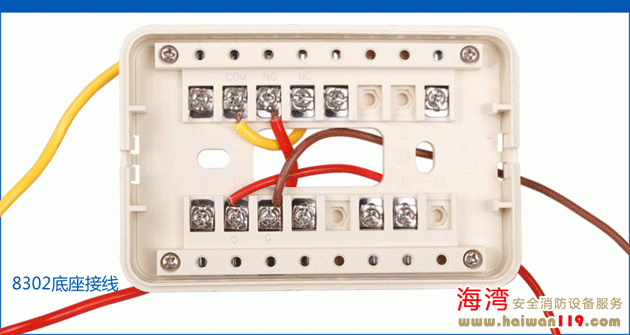

　　8302切换模块的作用其实和继电器性质是一样的。输入输出模块24V输出线接切换模块的O、G端子，输出有一组常开和常闭供选择，如上图是采用的常开输出

　　无源输出方式控制设备就是被控设备只需要输入一个无源触点就可以实现控制，8301输入输出模块可以提供一组无源常开点COM和NO，可以将这一组触点直接连接至被控设备上实现控制。但需要注意的是：

　　1、被控设备的控制电压和电流不能超过8301模块的触点容量；

　　2、使用无源输出控制方式时，必须要让无源触点两端形成一个压降，即无源触点两端要形成一个闭合的电路，否则模块会报故障。
