海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

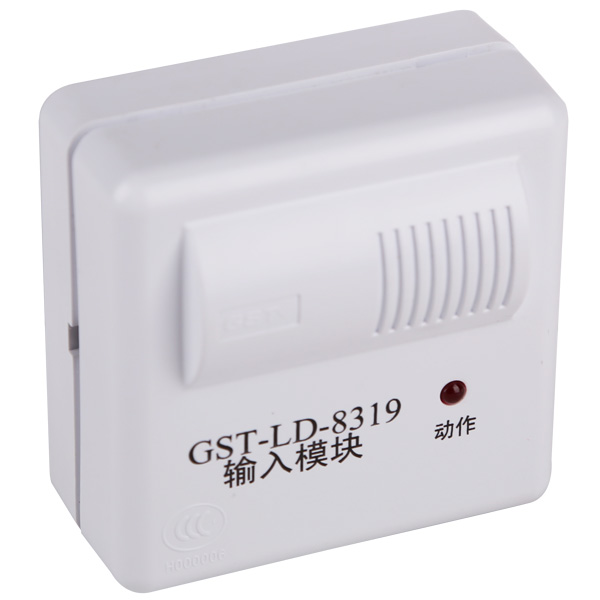

　　一、GST-LD-8319输入模块

　　对外接线端子图如图1：

图1 GST-LD-8319对外接线端子图

　　图中端子说明如下：

　　Z1、Z2：接控制器二总线，无极性

　　D1、D2：接直流24V，无极性

　　O-、O+：输出，有极性

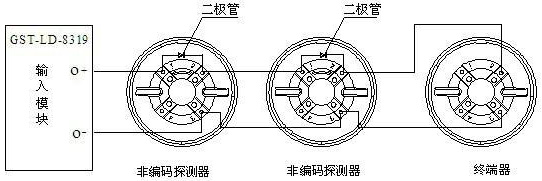

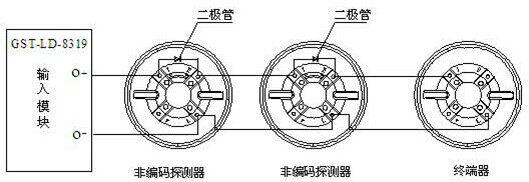

　　GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：

图2 系统构成图

　　当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：

图3 系统构成图

　　二、GST-LD-8300输入模块

　　本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4

图4 GST-LD-8300输入模块对外端子示意图

　　其中：

　　Z1、Z2：与控制器信号二总线连接的端子

　　I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入

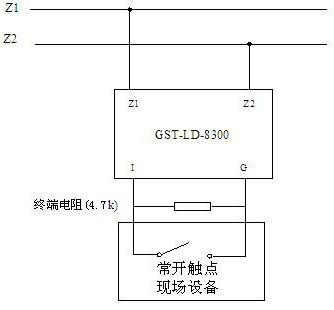

　　模块与具有常开无源触点的现场设备连接方法如图5所示。模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方法

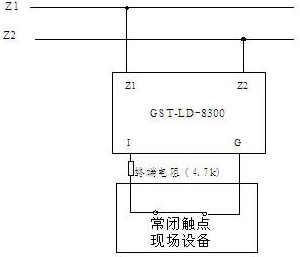

　　模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方法

　　三、GST-LD-8301输入输出模块

　　GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：

图7 GST-LD-8319输入模块对外端子示意图

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极

　　COM、NO：无源常开输出端子

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

　　a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图8(无源常开检线输入)、图9所示（无源常闭检线输入)：

图8 GST-LD-8301模块接线示意图

图9 无源常闭检线输入

　　b.模块无源输出触点控制设备的接线示意图如图10(无源常开检线输入)、图11所示(无源常闭检线输入)：

图10 模块无源输出触点控制设备的接线示意图

图11 无源常闭检线输入

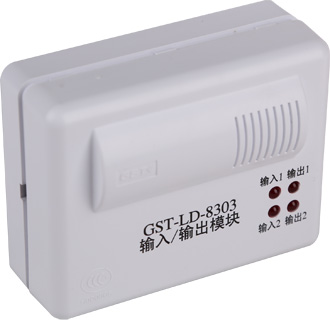

　　四、GST-LD-8303输入输出模块

　　模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图12：

图12 GST-LD-8303输入模块对外端子示意图

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I1、G：**路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

　　I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

　　S1+、S1-：**路有源输出端子

　　S2+、S2-：第二路有源输出端子

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

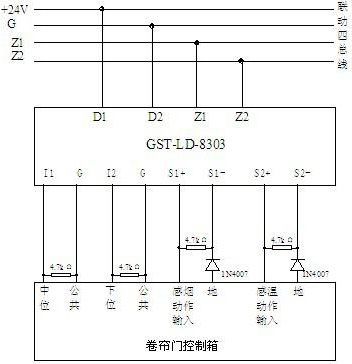

　　a.模块与防火卷帘门电气控制箱（标准型）接线示意图如图13(无源常开检线输入)、图14所示(无源常闭检线输入)：

图13 GST-LD-8303模块与防火卷帘门电气控制箱（标准型）接线示意图

图13

图14 无源常闭检线输入接线示意图

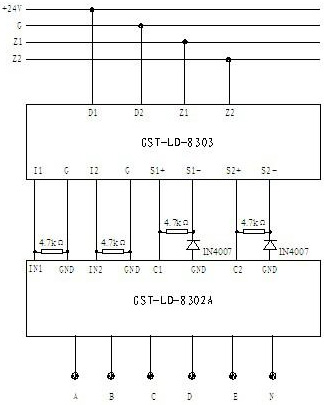

　　b.GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法如图15所示：

图15 GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法

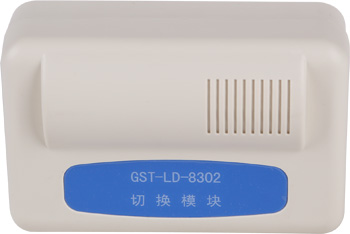

　　五、GST-LD-8302切换模块

　　切换对外端子示意图如图16：

图16 GST-LD-8302切换模块对外端子示意图

　　其中：

　　NC、COM、NO：常闭、常开控制触点输出端子

　　O、G：有源DC24V控制信号输入端子，输入无极性

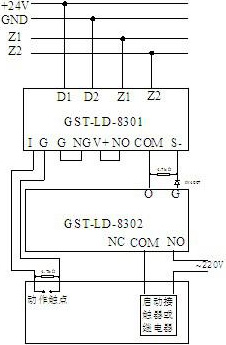

　　驱动交流型设备的方法如图17所示：

图17 驱动交流型设备的方法

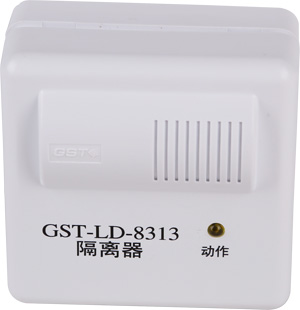

　　六、GST-LD-8313隔离器

　　隔离器的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，一般安装在总线的分支处，可直接串联在总线上，其端子示意图如图18：

图18 GST-LD-8319输入模块端子示意图

　　其中:

　　Z1、Z2：无极性信号二总线输入端子

　　ZO1、ZO2：无极性信号二总线输出端子，动作电流为100mA

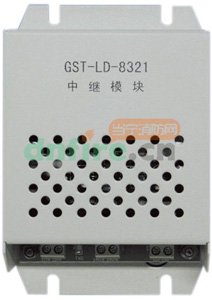

　　七、GST-LD-8321中继模块

点击图片进入GST-LD-8321中继模块产品详情页

　　对外接线端子图如图19：

图19 GST-LD-8321中继模块对外接线端子图

　　其中：

　　24VIN：DC24V电源无极性输入端子，电源与中继器的输出总线共地。

　　Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离应小于1000m。

　　Z1O、Z2O：隔离无极性两总线输出端子，总线*大长度应小于1000m。

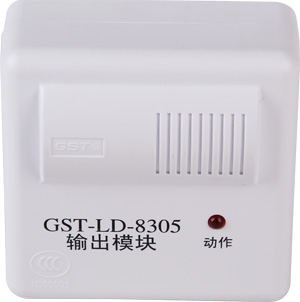

　　八、GST-LD-8305输出模块

　　GST-LD-8305型模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图20：

图20 GST-LD-8305输出模块对外端子示意图

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　ZC1、ZC2：正常广播线输入端子

　　XF1、XF2：消防广播线输入端子

　　SP1、SP2：与放音设备连接的输出端子

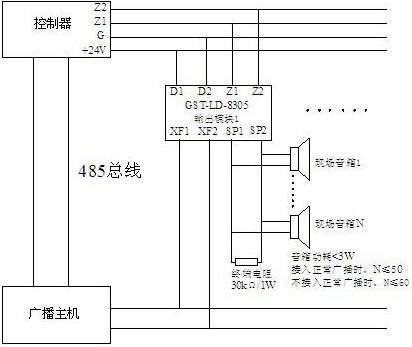

　　系统接线图如图21所示。

图21 系统接线图
