结构特征、安装与布线

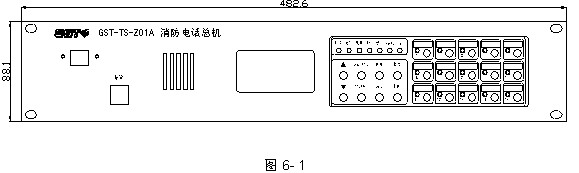

GST-TS-Z01A型消防电话总机外形尺寸及结构示意图如图6-1：

本消防电话总机采用标准插盘结构安装，其后部示意图如图6-2：

其中系统内部接线：
机壳地：与机架的地端相接
DC24V电源输入：接DC24V
RS485接控制器：与火灾报警控制器相连接
系统外部接线：
通话输出：消防电话总线，与GST-LD-8304接口连接

布线要求：通话输出端子接线采用截面积≥1.0mm2的阻燃RVVP屏蔽线，*大传输距离1500米。特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声产生很大的干扰。
