    海湾GST500/5000控制器调试

    文章来自:海湾消防设备 发布时间:2017-03-25 01:03:48

     JB-QB-GST500、JB-QG/QT-GST5000(简称GST500/GST5000)火灾报警控制器(联动型)(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。


      主要特点如下:

      1.GST500型控制器*大容量可扩展2个242地址编码点的回路,共484点。

      2.控制器配置64点手动消防启动盘1块,完成对总线制外控设备的手动控制;

      3.控制器配置12路直接控制盘1块,完成对消防控制系统中重要设备的控制;

      4.控制器可加配联动控制用电源系统,标准电源箱可提供DC24V、4A/6A电源二总线;

      5.可通过配接CAN联网板、485通讯板或232通讯板)系统还可以提供联网、与火灾显示盘、CRT连接所需的标准接口。


      主要特点如下:

      1.GST5000型控制器*大容量可扩展18个242地址编码点的回路,共4356点。

      2.运行记录1024条;火警记录1024条;操作记录128条。

      3.联动公式1000条。

      4.控制器可配置多块手动消防启动盘,完成对总线制外控设备的手动控制;可配置多块14路直接控制盘,完成对消防控制系统中重要设备的控制;可扩充消防广播控制盘和消防电话控制盘,组成消防广播和消防电话系统;每个回路*多可同时配置4台64点手动消防启动盘+4台14路直接控制盘+两个消防广播控制盘(或2个消防电话控制盘或1个消防广播控制盘+1个消防电话控制盘)

      5.控制器可加配联动控制用电源系统,标准电源盘可提供DC24V、6A电源二总线;

      6.可通过配接CAN联网板、485通讯板或232通讯板)系统还可以提供联网、与火灾显示盘、CRT连接所需的标准接口。

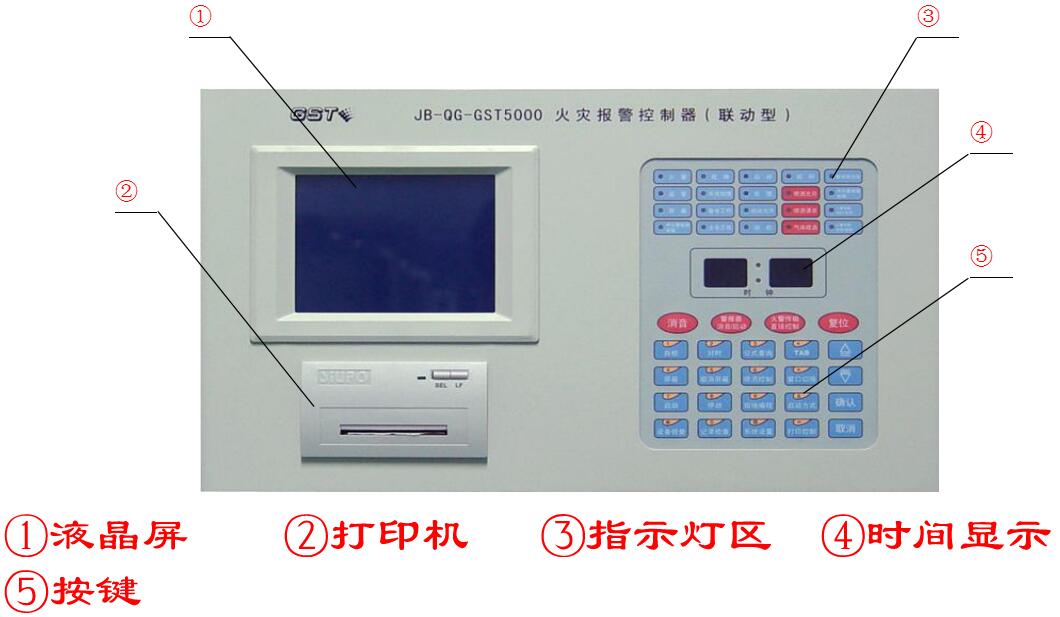

      控制器面板介绍

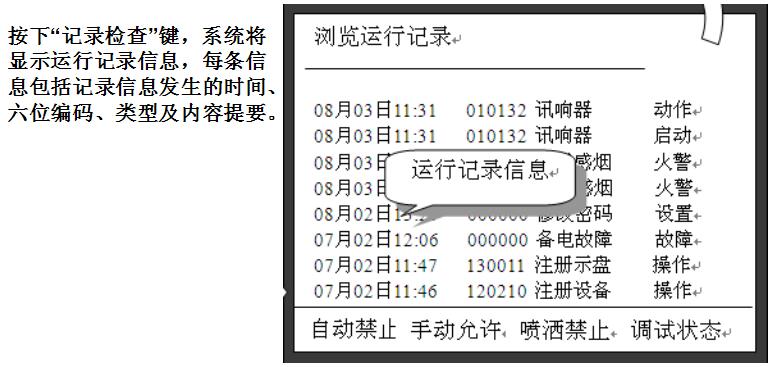

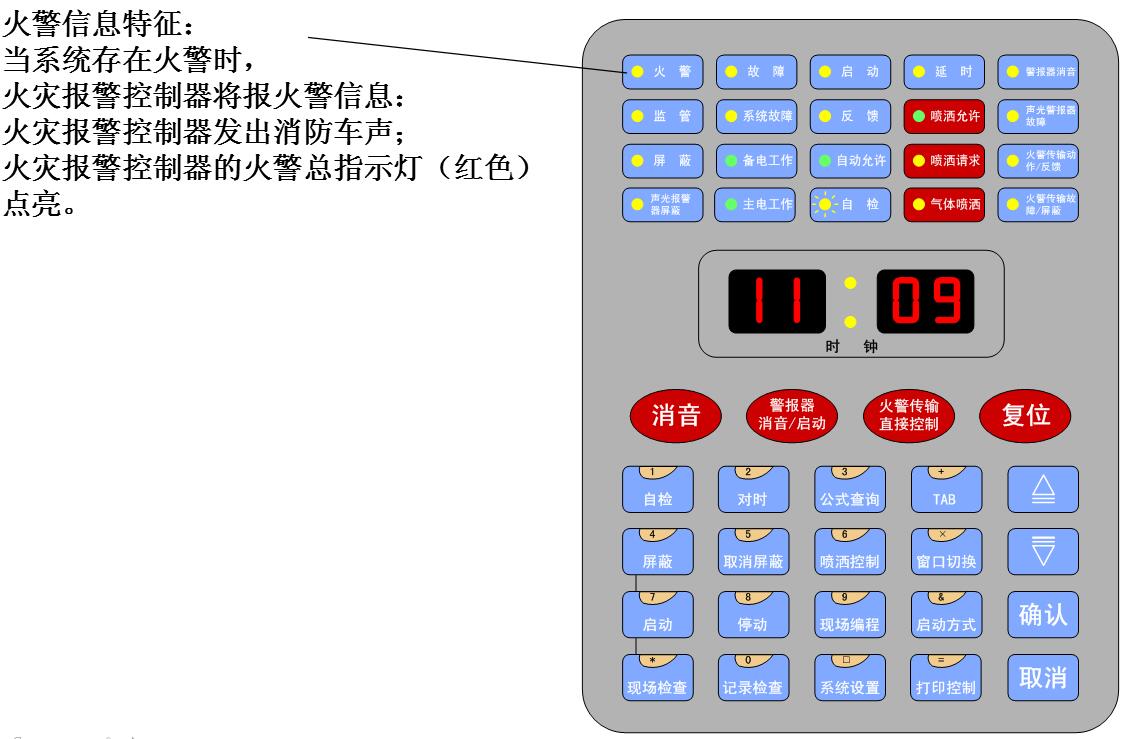

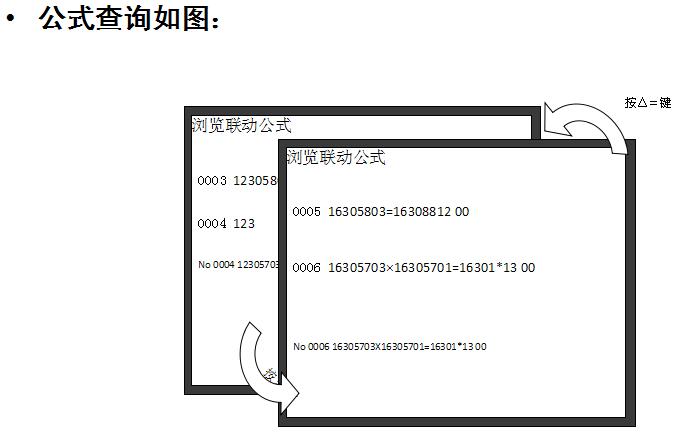

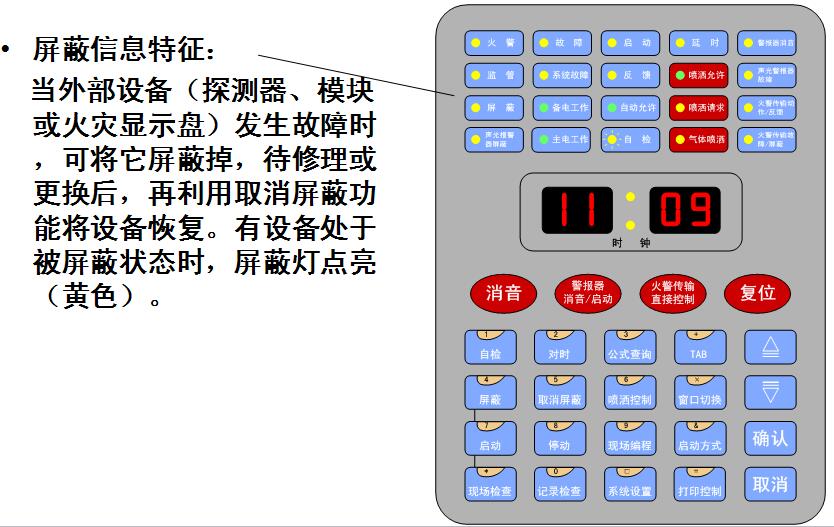

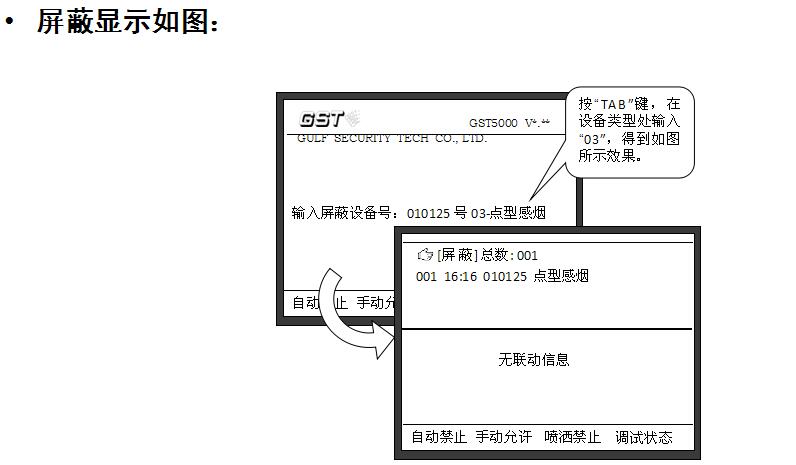

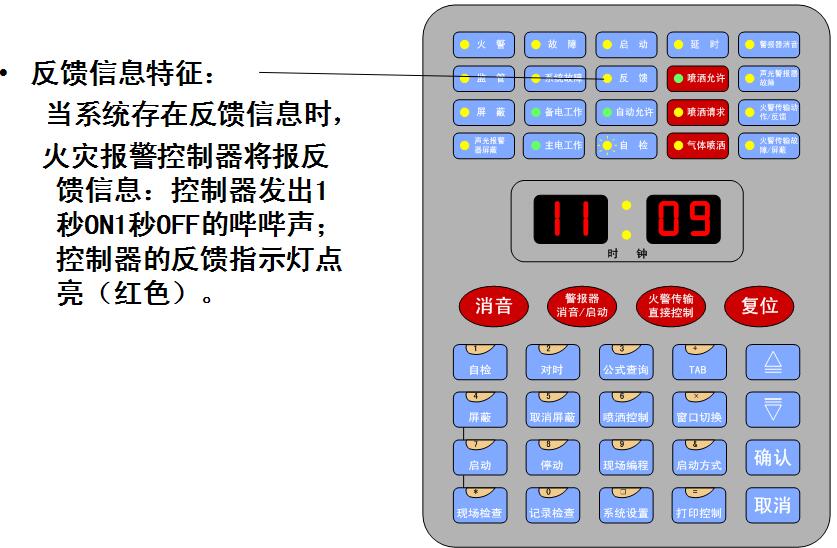

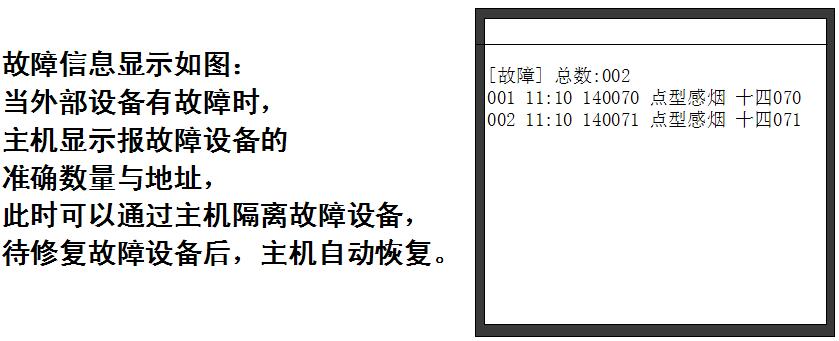

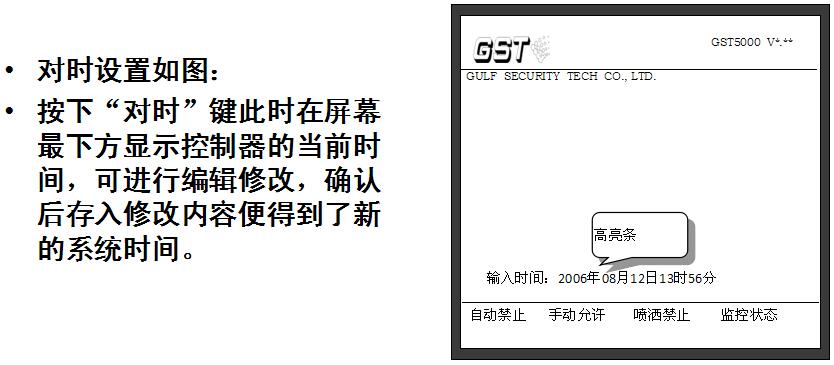

      控制器信息的查看
      控制器信息的查看
      控制器信息的查看

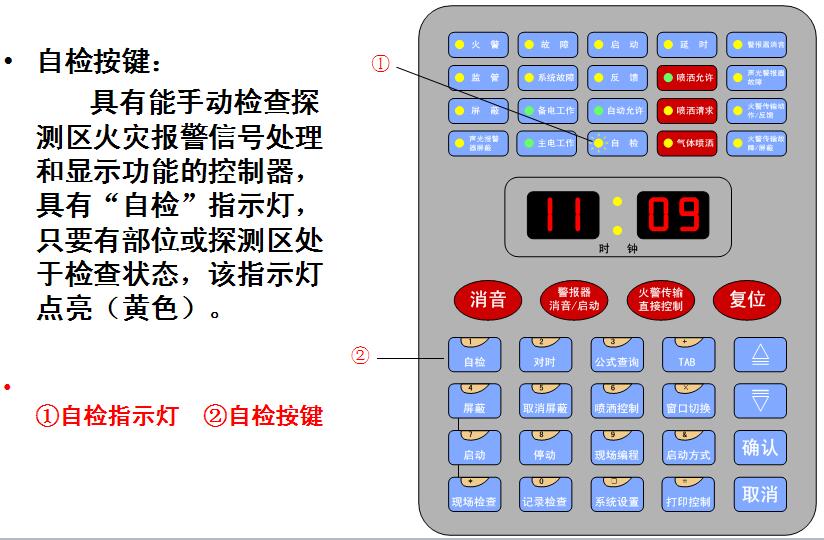

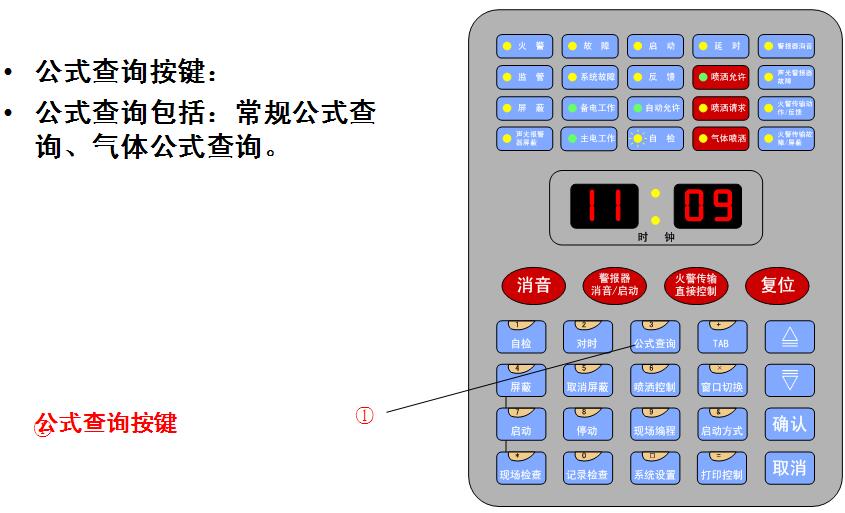

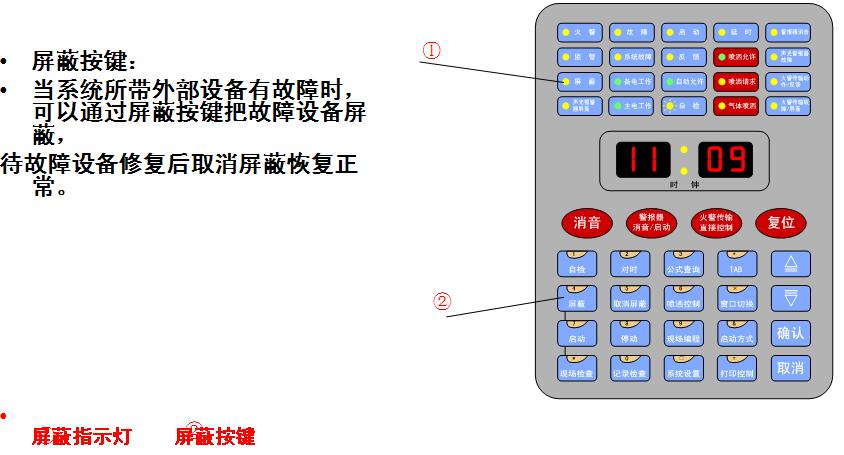

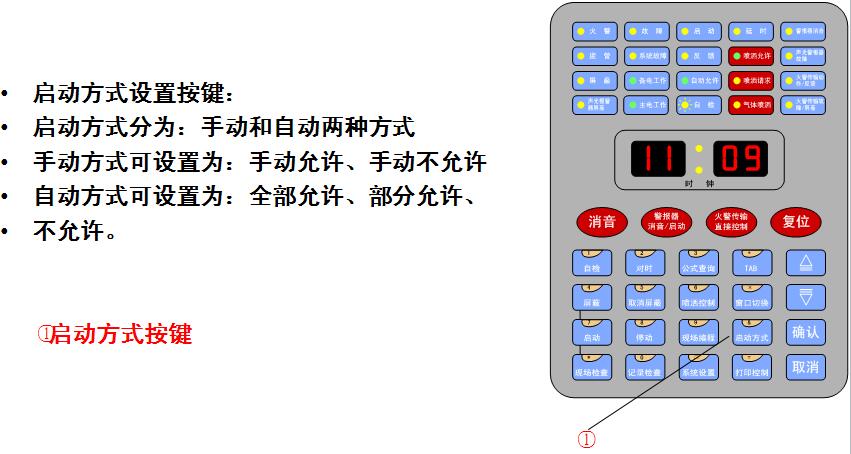

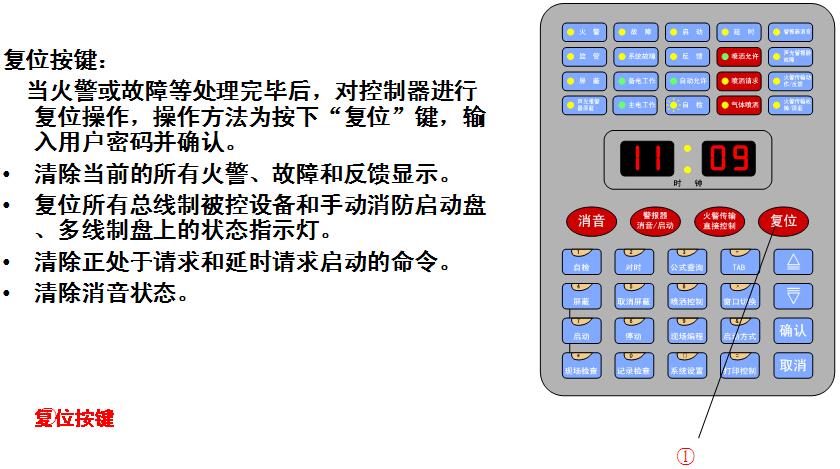

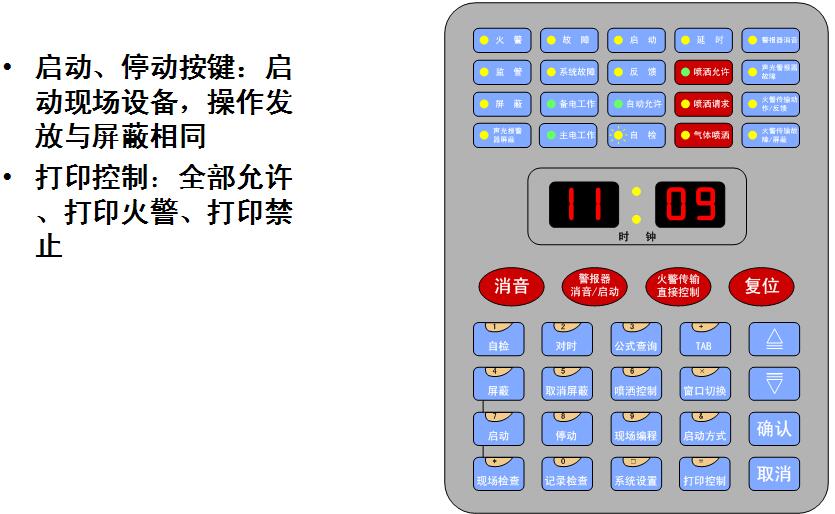

      主要按键介绍

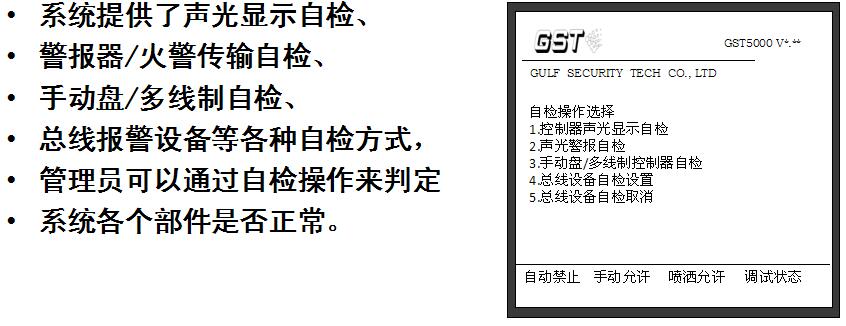

      主机设备检查

      1、各个板件的连接线要查看,保证其连接完好,特别是DC-DC电源模块与主机的连接线还有打印机的连接线,有时候会因为主机运送过程当中的颠簸而松动。

      2、主机母槽上所插板件:除主板外其他板件如回路板、火灾显示盘接口板、联网板、CRT接口板都有拨码开关。其中有个位和十位两个拨码口,一般情况下我们将回路板从“1”开始拨码(个位拨1十位拨0),以此类推将所有板件的拨码顺次拨好,不能断号。这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。一般情况下,出厂时已设置好。

      3、打印机:打印机在主机运输中是*容易受损的部件,要查看其打印纸是否完好,是否与打印机脱离。在上纸中需要打印机运转,此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转,也可以按打印机的自检键让打印机自行运转(打印机自检的方法为:将打印机上的两个按键连续交替按下,可以使其进行自检)。

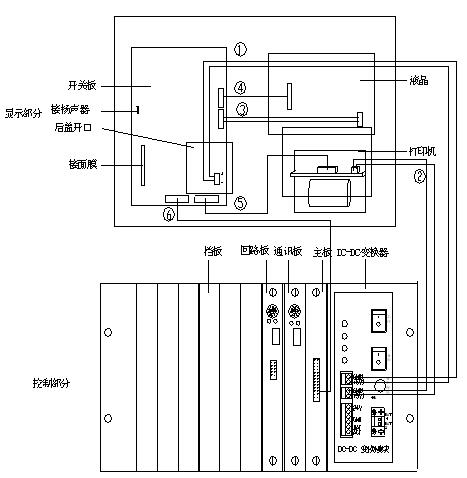

      ①开关板5V:两根,控制器开关板工作电源线。

      ②打印机5V:两根,打印机工作电源线。

      ③液晶背光:两根,驱动液晶背光照明电源线。

      ④液晶数据线:12根信号线。

      ⑤打印机数据线:26P扁平线信号线。

      ⑥开关板与主板连接线:26P扁平线信号线。

      接线
      L、G、N:交流220V接线端子及机柜保护接地线端子;

      +24V、GND:DC24V、6A供电电源输出端子;

      A、B:连接火灾显示盘的通讯总线端子;

      ZN-1、ZN-2(N=1~18):探测器总线(无极性);

      S+、S-:火灾报警输出端子(报警时可配置成24V电源输出或无源触点输出);

      NetA、NetB:连接其它各类控制器的通讯总线端子(选配);

      火警传输A、火警传输B:连接火警传输设备通讯总线端子(选配);

      On、COMn、In(n=1~14):直接控制盘输出端子。

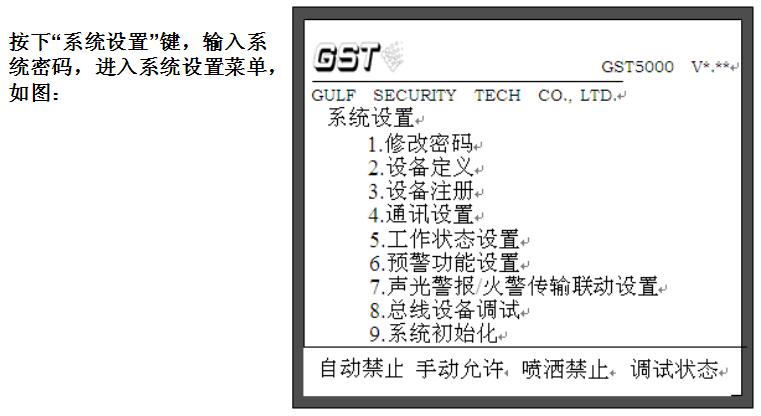

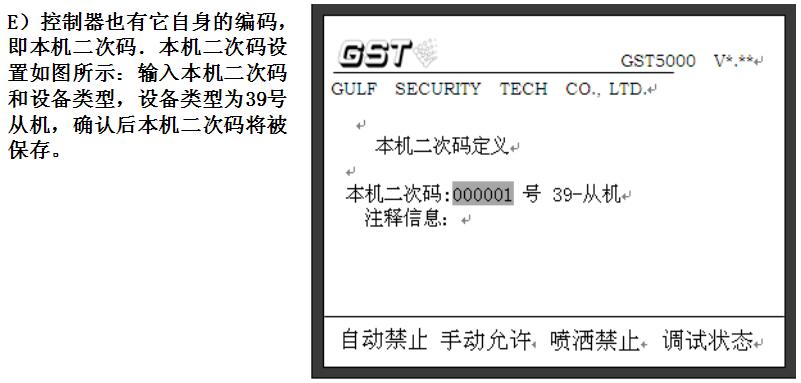

      设备注册

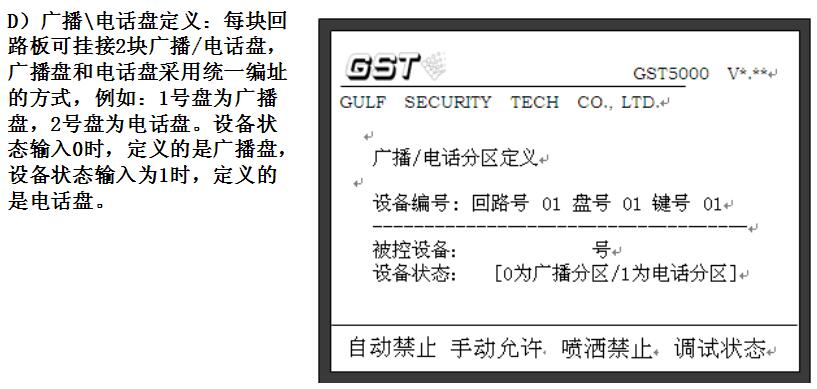

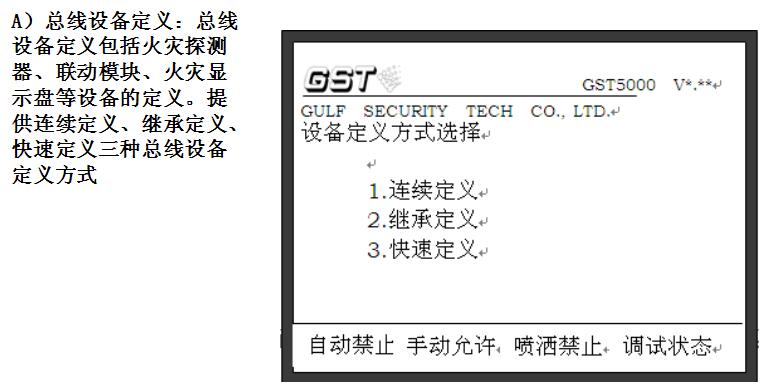

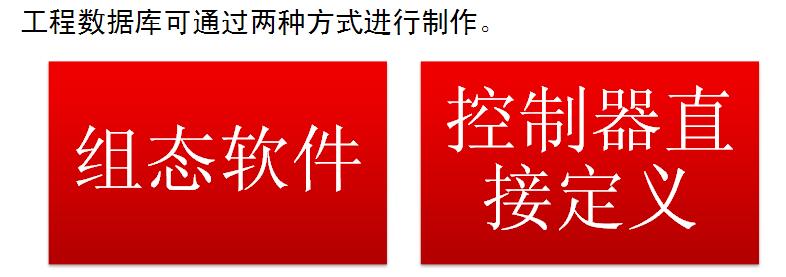

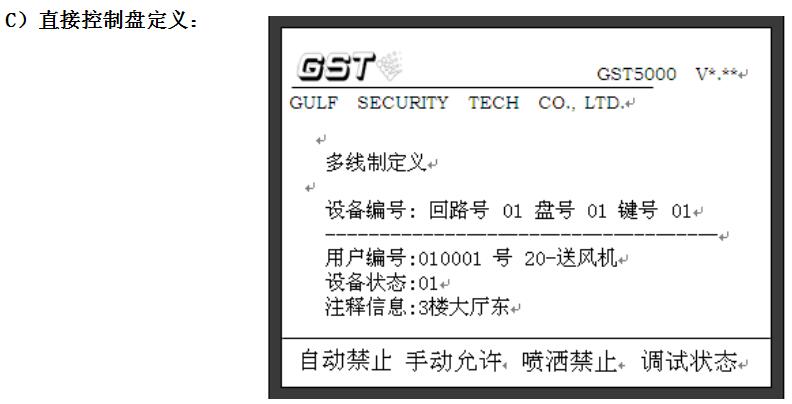

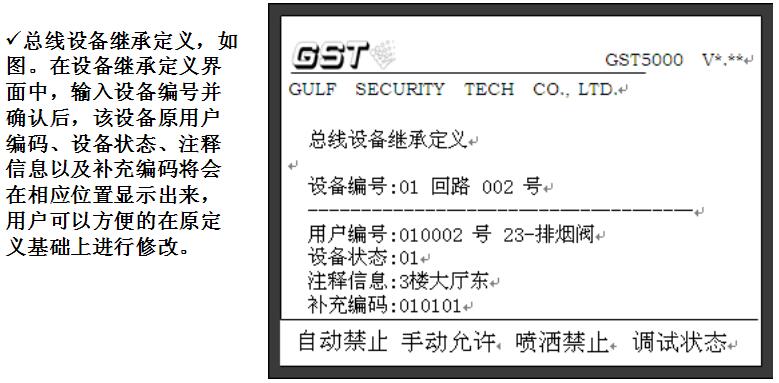

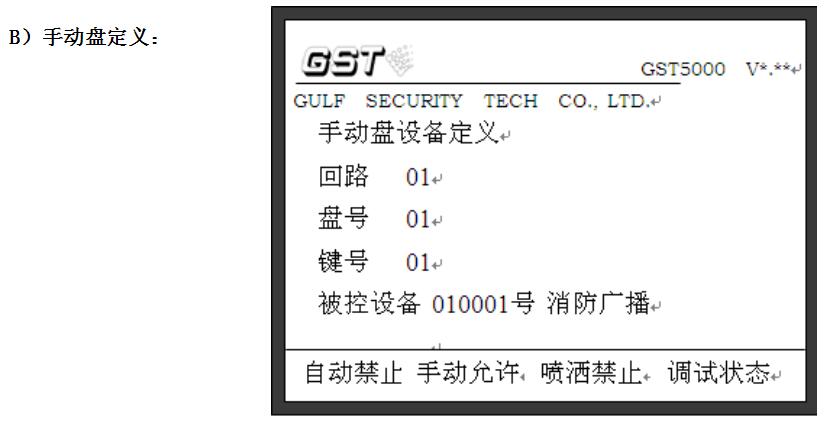

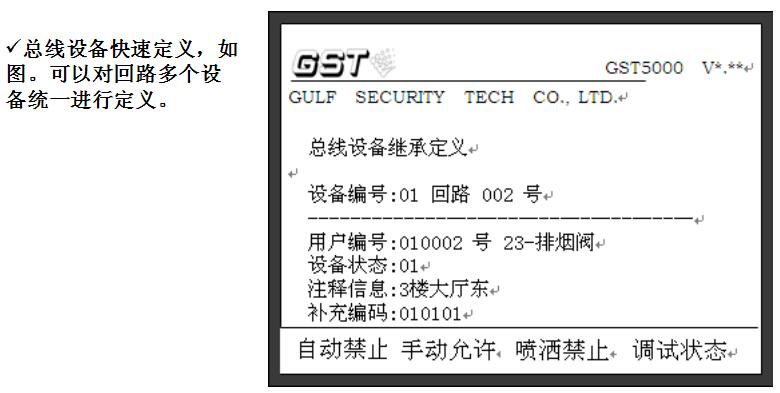

      制作工程数据库


      建议:

      使用组态软件制作工程数据库,比较省力,快捷。详见组态软件教程。

      控制器直接定义方式可用于对个别数据的定义,修改,改动后应在电子版数据库中做同样更改或重新上传控制器中数据库备份。

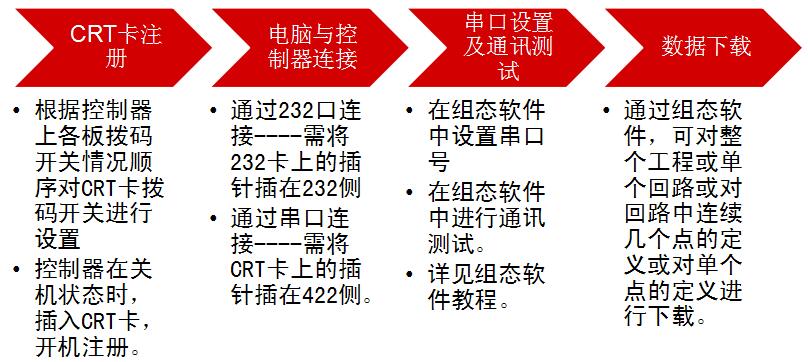

       数据库下载

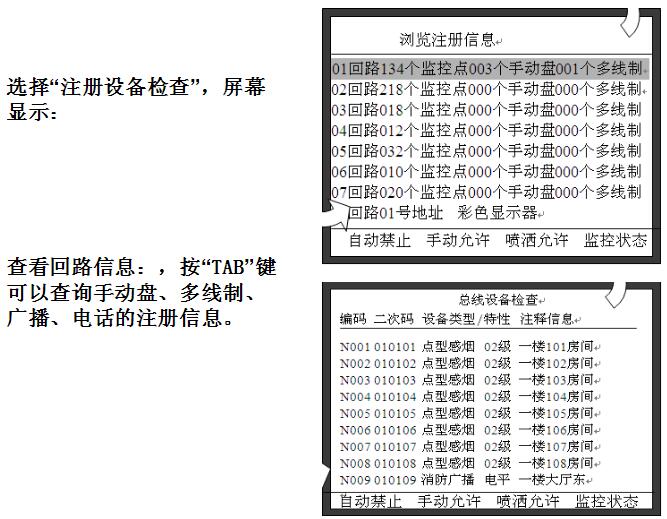

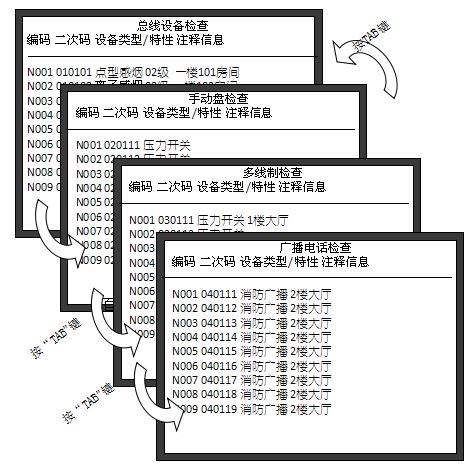

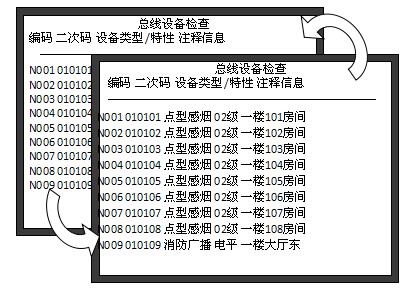

      选中某一回路,按下“确认”键,将显示这一回路注册到的各设备的信息,*上一行的设备高亮显示;按任意数字键高亮消失,控制器处于总线设备检查状态


      设备显示内容包括:设备的本身编码、二次码(用户编码)、设备类型、设备特性和汉字注释。

      按“TAB”键,将会显示该回路注册到的手动盘的定义信息、直接控制盘信息、广播电话信息
